Dây chuyền rạch kim loại từ cuộn sang cuộn cho thép carbon, thép không gỉ, nhôm, tấm đồng

Dây chuyền rạch kim loại từ cuộn sang cuộn cho thép carbon, thép không gỉ, nhôm, tấm đồng

Một đường rạch kim loại cắt một cuộn kim loại lớn thành nhiều cuộn hẹp hơn.Quá trình sản xuất liên tục là rất chính xác.các cuộn kim loại có thể là thép carbon, thép không gỉ, nhôm.đồng, niken, v.v., khe thành chiều dài và chiều rộng được chỉ định bởi ứng dụng cuối cùng.

Khi vật liệu dạng cuộn kim loại đi qua máy, cuộn thép được rạch dọc bởi các lưỡi cắt tròn cực sắc, số lượng các lưỡi cắt tròn được quyết định bởi số lượng đường rạch, vị trí của các đường rạch được quyết định bởi độ rộng của đường rạch.

Máy rạch kim loại bao gồm ba bộ phận chính - bộ trang trí, máy xén và bộ cuốn.Để đảm bảo chất lượng quy trình được tối ưu hóa, mỗi phần tử phải được căn chỉnh chính xác trong quá trình thiết lập.

Thép tấm là tấm kim loại được sử dụng rộng rãi nhất, hầu hết thép tấm là thép carbon, thép tấm không gỉ đang trở nên phổ biến và thép tấm đặc biệt đang trở nên rất được chú ý trên thị trường thép.Mỗi loại vật liệu có đặc tính riêng, độ bền khác nhau và do đó năng suất đường rạch, dao rạch, độ bền đường rạch cũng khác nhau.Lấy tấm thép carbon cán nóng làm ví dụ.

Cuộn thép carbon nhân sự cán nóng là loại thép tấm dày hơn được làm từ máy cán nóng.Thép cuộn cán nguội là các tấm mỏng hơn được làm từ quá trình cán nguội, phạm vi độ dày thường dưới 2 mm, tối thiểu khoảng 0,2 mm, quy trình rạch có độ chính xác cao, tốc độ cao và do đó có năng suất cao.GI và các tấm màu thường là tấm thép CR và được rạch trên cùng một máy rạch.

Chúng tôi cung cấp nhiều tùy chọn cấu hình khác nhau để khách hàng lựa chọn, khách hàng cho biết kế hoạch sản xuất của họ

• Kích thước cuộn dây mẹ đến
• đặc điểm kỹ thuật cuộn dây bé đã hoàn thành
• Sản xuất hàng năm
• độ chính xác của khe

sau đó chúng tôi tính toán tốc độ rạch, độ chính xác rạch và tự động hóa.Mỗi đường rạch được tùy chỉnh, do đó phù hợp nhất cho khách hàng.

.

Thành phần và thông số:

1) Yên chuẩn bị cuộn, tải 20T

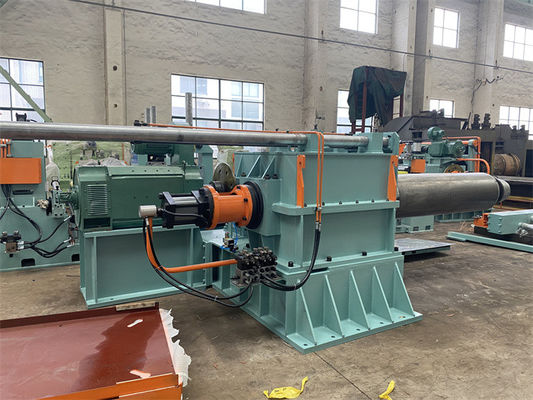

2) Bộ giải nén trục gá đơn (trục gá 508mm, với con lăn ép 7.5KW)

3) Thiết bị làm thẳng và xẻng đầu cuộn (thủy lực)

4) cuộn nhúm đôi & Máy san phẳng 5 con lăn và cắt đầu cuộn (30KW AC, cuộn 160mm)

5) Hố ắc quy 1 (dài 3m, sâu 3m, rộng 2,0m)

6) Hướng dẫn bên trước máy xén (phạm vi điều chỉnh 300-1600mm)

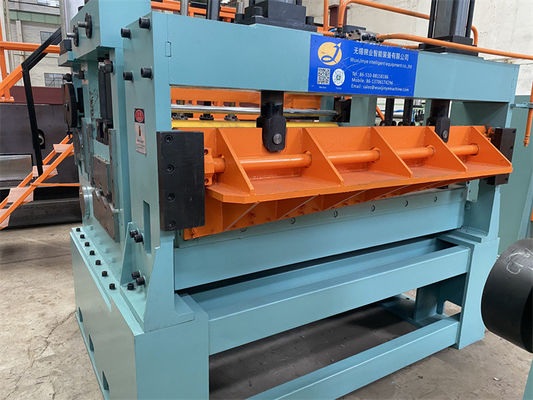

7) Máy xén (trao đổi nhanh hai đầu là tùy chọn), trục 220mm, 110KW DC

8) cuộn phế liệu cạnh (nằm bên dưới bảng truyền) tần số thay đổi 4KW

9) Hố ắc quy 2 (dài 3m, sâu 5m, rộng 1,6m)

10) Bộ tách trước & Bộ căng, Con lăn làm lệch hướng (cảm giác căng bằng len)

11) Bộ thu hồi với giá đỡ báo chí tách 508mm trục gá liền mạch

12) Xe xả cuộn, tải trọng 20T

13) Hệ thống thủy lực, Hệ thống khí nén (bơm piston biến thiên 7.5KW)

14) Hệ thống điều khiển điện

Quy trình bố trí:

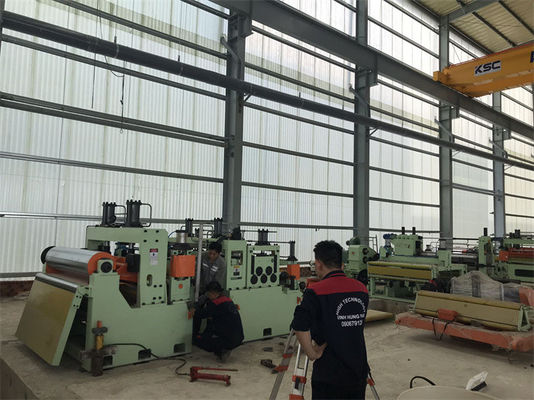

Yên xe chuẩn bị cuộn dây, Xe chất tải cuộn dây, Trục gá đơn Máy tháo cuộn có con lăn ép, Máy bóc đầu cuộn dây, Bộ nạp kẹp & 5 con lăn Máy làm phẳng trước, Máy cắt, Vòng pit 1, Thanh dẫn bên, Máy xén, Máy cuốn phế liệu, Vòng pit 2, Bộ căng và Pre- dải phân cách, trục cắt sau và con lăn làm lệch hướng, máy giật với dải phân cách phía trên, xe xả cuộn, (cửa quay)
