Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Dây chuyền cắt tôn cuộn tự động | Vật liệu cuộn tấm: | HRC, CRC, GI, Q235 |
|---|---|---|---|
| Chiều rộng cuộn tấm: | 500-1600mm | Độ dày cuộn tấm: | 0,3-3mm |
| tốc độ rạch: | 150 mpm | ID cuộn dây: | 508mm, 610mm |
| cuộn dây OD: | 1800mm | Trọng lượng cuộn: | 20T |
| số lần rạch: | 3mm 12 khe | Độ chính xác cắt: | +-0,10mm |
| Ngành công nghiệp áp dụng: | Năng lượng và khai thác mỏ, sử dụng gia đình, khách sạn, bán lẻ, nông nghiệp, công trình xây dựng, c | Các điểm bán hàng chính: | Độ chính xác cao, Năng suất cao, Chi phí thấp và tốc độ cao |
| Dịch vụ sau bán hàng: | Hỗ trợ trực tuyến, Cài đặt hiện trường | Dịch vụ sau bảo hành: | Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến, Bảo trì hiện trường |
| Kích thước đường: | Chiều dài 28m chiều rộng 8m | Tổng công suất: | 370KW |
| Làm nổi bật: | Đường cắt kim loại cuộn dây tự động,Đường cắt kim loại 150mpm |
||

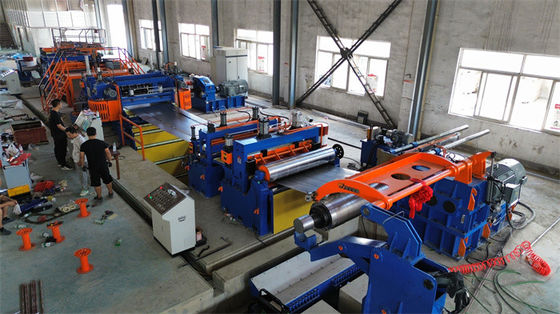

Dây chuyền xẻ dọc kim loại tấm cuộn tự động 150mpm Máy cắt dọc 0.3-3 X 1600
Máy xẻ tấm thép không gỉ độ chính xác cao có cấu trúc chắc chắn và sản xuất rất chính xác, dây chuyền xẻ hoạt động rất trơn tru.
Phù hợp với thép carbon thông thường Giới hạn chảy ≤270Mpa Độ bền kéo ≤465Mpa lên đến thép kết cấu tốt có giới hạn chảy lên đến 350Mpa, độ bền kéo 600Mpa.
.
Các trạng thái khác nhau của cuộn thép có thể được xẻ bởi dây chuyền: cán nóng, cán nguội, mạ kẽm, sơn sẵn ở các loại thép khác nhau.
Thành phần và Đặc điểm
1. Con lăn ép và mở cuộn rất chắc chắn và tấm xẻ, để giữ cuộn thép ổn định trong thời gian dải thép bị kéo ra và gửi đầu dải vào thiết bị cấp liệu kẹp.
2. Máy xẻ: chân máy xẻ, trục, dao lớn và chắc chắn.
3. Tất cả các con lăn truyền động đều được phủ cao su PU.
4. Vòng hố tích lũy dài hơn và đủ sâu để đảm bảo dải thép tích lũy.
5. Bộ phận cung cấp lực căng có loại tấm nỉ len để cung cấp lực căng ổn định có thể điều chỉnh để cuộn lại.
6. Máy cuộn lại có bộ phân tách cánh tay trên kiểu khung cổng, từ trên xuống để ép các dải phân tách.
7. Tốc độ xẻ lên đến 150m/phút.
8. Dao xẻ sẽ là vật liệu SKD11, H13K, v.v.
9. Hệ thống thủy lực, chẳng hạn như xi lanh thủy lực, van, chắc chắn và bền.
Độ chính xác xẻ:
Quy trình bố trí:
Yên chuẩn bị cuộn, Xe tải nạp cuộn, Máy xả cuộn trục đơn với con lăn ép, Đầu cuộn, Máy cấp liệu kẹp & Máy san phẳng trước 5 con lăn, Cắt, Vòng hố 1, Hướng dẫn bên, Máy xẻ, Máy cuộn phế liệu, Vòng hố 2, Bộ căng và Con lăn phân tách trước, con lăn cắt và chuyển hướng sau, máy cuộn lại với bộ phân tách cánh tay trên, xe xả cuộn, (bàn xoay)
Thông số:
| Dây chuyền xẻ 0.3 -3 X 1600 150mpm | Thông số |
| Cuộn thép đến | ID508mm, 610mm, OD1800mm, trọng lượng cuộn 20T |
| Cuộn con thành phẩm | ID508mm, OD1800mm, trọng lượng cuộn tối đa 20T |
| Chiều rộng cuộn mẹ | 500-1600mm |
| Chiều rộng cuộn con | 30mm -600mm |
| Số lần xẻ | 1mm x 30 khe; 3mm x 15 khe |
| Động cơ chính | Máy xẻ 132KW + Máy cuộn lại 160KW |
| Dao xẻ | ID220 x OD340 x 20mm SKD11 HRC58-61 |
| Trục máy cuộn lại | Trục liền mạch |
| Tùy chọn | Máy xẻ thay nhanh, bàn xoay dỡ hàng |
| Tốc độ xẻ | 0-120-150mpm có thể điều chỉnh |
| Cấu hình | Siemens PLC, Parker Drive, Van Vitory |
| Độ chính xác xẻ | Chiều rộng xẻ ±0.1mm; Độ cong ±0.1mm/m; bavia 5% độ dày; gù cuộn lại<0.5mm |
