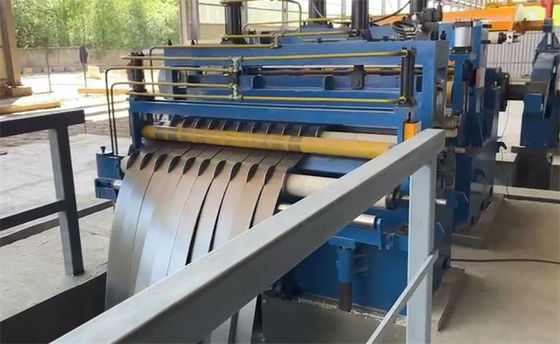

Máy rạch tùy chỉnh Đường rạch cuộn kim loại tấm tốc độ cao

Đường rạch cuộn kim loại tấm tốc độ cao tùy chỉnh

Đường rạch tốc độ cao có nghĩa là tốc độ đường truyền 120m/phút, 150m/phút, tối đa lên tới 200m/phút, cộng với thời gian tải, luồn và dỡ tải hiệu quả khoảng 10 phút, ví dụ như rạch một cuộn thép 15T 0,3mm x 1250mm với tốc độ 150m/phút, nó mất 35 phút, tổng cộng 45 phút, mỗi 8 giờ 10 cuộn 150T.

Nhân vật của mỗi đơn vị:

1. Yên chứa cuộn: đặt một cuộn lên trên yên, xe cuộn luồn xuống dưới cuộn và nhấc lên, giúp giảm thời gian làm việc của cẩu trên không và tránh cuộn thép bị hư hỏng nếu cẩu trực tiếp cuộn lên xe.
2. Ô tô tải cuộn: loại có sàn hoặc loại có hố, tải cuộn lên trục gá không cuộn.
3. Uncoiler: công xôn trục gá đơn hoặc đầu trục có giá đỡ, trục gá giãn nở thủy lực phù hợp với 508mm và có thể lắp thêm các đoạn hoặc ống bọc cao su để tháo cuộn ID lớn hơn.Tải trọng trên trục gá thay đổi theo các cuộn dây có kích thước khác nhau.
4. Con lăn ép đầu cuộn, tấm xúc của máy bóc vỏ: phối hợp với nhau để mở đầu cuộn và đưa vào bộ cấp liệu kẹp.
5. Bộ cấp phôi và bộ cấp phôi: trong giai đoạn xâu chuỗi, đưa đầu cuộn dây về phía trước tới máy xén, ở chế độ tự động, đồng bộ với máy xén liên tục gửi tấm kim loại vào bộ tích lũy.
6. 1# vòng lặp tích lũy đầu tiên trong đất: tấm vỗ thủy lực làm cầu nối để cho tấm đi qua trong giai đoạn luồn, ở chế độ tự động, tích lũy chuyến đi thép trong hố để đồng bộ hóa tốc độ nạp và rạch, với cảm biến điện trên tường hố để kiểm soát vòng lặp.
7. Con lăn ép và dẫn hướng bên: để dẫn hướng dải thép theo chiều ngang và chiều dọc trên tâm máy rạch.
8. Máy chính, máy xén: bao gồm một cặp trục song song, một giá đỡ máy xén di động, một giá đỡ máy xén cố định, cơ cấu vặn vít, truyền động và truyền động được điều khiển bởi trình điều khiển DC / AC, người vận hành lắp dao và miếng đệm vào trục kép theo các dải đã hoàn thiện kích thước.
9. Máy cuộn phế liệu cạnh: cuộn phế liệu cạnh, độ căng của cuộn dây được điều khiển bởi bộ biến tần.
10. Hố vòng ắc quy 2#: cùng cấu trúc với hố ắc quy 1#, để đảm bảo tốc độ rạch và giật đồng bộ, các dải khe không bao giờ vướng vào vòng lặp.
11. Đơn vị đo lực căng và tốc độ: loại nỉ thủy lực hoặc loại con lăn cung cấp lực căng của độ giật, mã hóa tốc độ dây đo trước khi giật.
12. Con lăn làm lệch hướng và máy tách sơ bộ: trước khi giật lại, tách các dải thép theo thứ tự và hướng các dải để hướng trục gá kềm giật.
13. Tách overarm và recoiler: trục gá phân đoạn liền hoặc hở, đảm bảo độ giật tốt, gờ cuộn ≤0.5mm, chênh lệch mép ±0.10mm, bộ tách overarm di chuyển lên trên bằng thủy lực với cuộn giật ngày càng lớn.
14. Hệ thống điều khiển điện: Siemens PLC để điều khiển đường rạch làm việc ở tốc độ cao.
15. Trạm thủy lực và đường ống: Động cơ bơm Siemens AC, bơm piston biến thiên Yuken và ống dẫn dầu liền mạch.
