Tấm cuộn nhôm Cắt bay Cắt theo chiều dài Chiều rộng 300-1600mm

Tấm thép tốc độ cao Cắt theo chiều dài Máy đo ánh sáng

Nhôm tấm ở dạng cuộn thường mềm hơn ở phần thân và bề mặt nhẵn, có thể là nhôm nguyên chất hoặc nhôm hợp kim.thường xuyên nhất là các tấm nhôm sê-ri 1xxx, 3xxx, 5xxx, 7xxx.Cường độ năng suất ≥65Mpa, độ bền kéo 170-305Mpa Các tấm cuộn có thể mềm hoàn toàn (trạng thái O), bán cứng (H24), cứng hoàn toàn (H18).

Đặc điểm kỹ thuật tấm nhôm cuộn

Tính chất tấm nhôm:

Nhân vật:

Theo các ký tự của tấm cuộn nhôm, đường cắt theo chiều dài phải là loại cắt bay

1. không ngừng liên tục làm phẳng tấm nhôm mà không có dấu cuộn
2. ăn véo servo sẽ làm tổn thương bề mặt tấm, cắt bay không cần điều đó
3. hệ thống xếp chồng nhận từng tờ một mà không làm tổn thương nó.
4. Máy san phẳng 6 hi phù hợp để san phẳng các tấm nhôm mềm với độ chính xác cao
5. uncoiler đúc hẫng tự động là hiệu quả và chính xác.

Thành phần

• 1. Yên lưu trữ cuộn dây, lưu trữ một hoặc hai cuộn dây nhôm
• 2.Coil tải xe.lấy một cuộn dây từ yên xe và tải một cuộn dây vào máy tháo cuộn
• 3. Bộ giải nén trục gá đơn: trục gá mở rộng thủy lực cho tiêu chuẩn Ф508mm, điều chỉnh trung tâm thủy lực, với máy bóc giấy.
• 4. Con lăn đánh hơi đầu cuộn, tấm xúc của máy bóc vỏ: để mở đầu cuộn từ bộ tháo cuộn và đưa vào bộ cấp liệu pinch

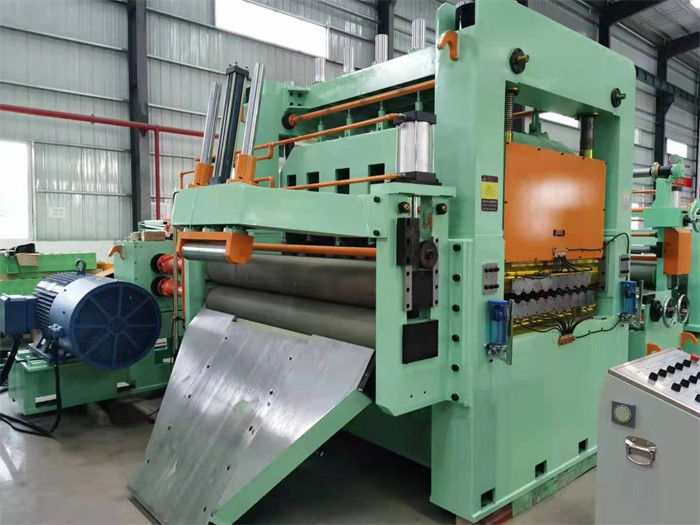

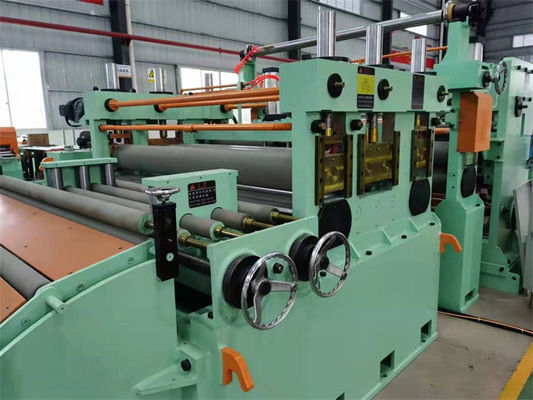

• Máy san phẳng 5.2+17: 6Hi, con lăn làm việc 2 lớp, con lăn giữa 2 lớp và con lăn dự phòng 2 lớp, lực căng trở lại có lợi giữa máy san và máy tháo cuộn.
• 6.Pit Accumulator hoặc bảng cuộn truyền: tấm tích lũy hố trong hố để đảm bảo máy san phẳng hoạt động liên tục, bảng cuộn truyền cũng khả thi trong cắt bay đồng bộ.
• 7. Các cặp con lăn đôi, với Thước đo chiều dài servo (và Cán màng): Đo chiều dài servo (cặp con lăn kẹp hoặc cấu trúc con lăn 2+5+2 được điều khiển bởi động cơ servo và bộ điều khiển), với con lăn kẹp được phủ PU để cán màng

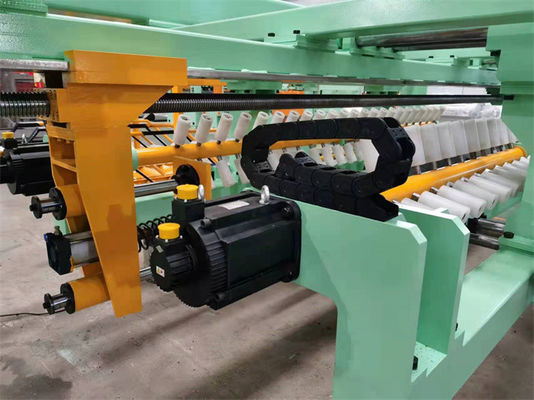

• 8. Cắt bay, với hướng dẫn trục vít: tần suất cắt tương ứng với chiều dài tấm, cắt thủy lực từ dưới lên trên.
• 9.Băng tải đai: vận chuyển các tấm đã hoàn thành đến máy xếp
• 10.Xếp chồng: nhận từng tờ một và chất đống lên bàn nâng, tải trọng xếp chồng 5T.
• 11.Xe tờ, bàn cuộn đầu ra: giao tờ ra, sau đó đóng gói.có thể là hai chiếc xe, một chiếc đang làm việc và chiếc kia đang chờ.
• 12. Hệ thống thủy lực: Bơm bánh răng 11KW cung cấp áp suất 12Mpa.
• 13. Hệ thống điều khiển điện: Một tủ điện và hai bảng điều khiển (một bảng điều khiển để đo servo, PLC, HMI và xếp chồng, một để tháo cuộn và cân bằng) với các chức năng hoàn chỉnh và an toàn

Thông số:

Quá trình bố trí:

Ảnh:
