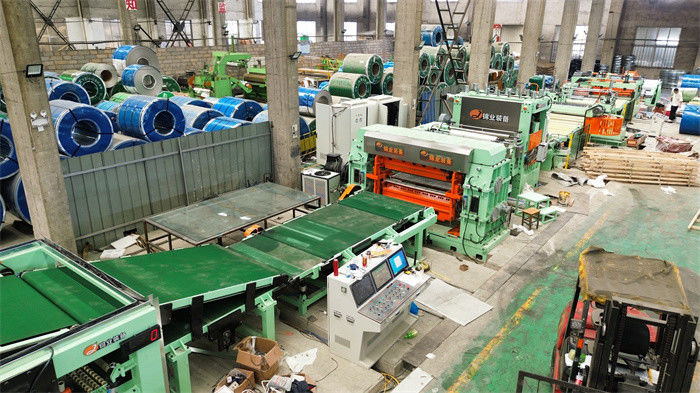

Cắt quay chính xác Cắt theo chiều dài Cắt bay tốc độ cao

Cắt quay chính xác Cắt theo chiều dài Cắt bay tốc độ cao
Basic Properties
country of origin
Vô Tích, Trung Quốc
Brand Name
Jinye
PRODUCT MODEL
Bay (0,3-3) x 1500
Trading Properties
MOQ
1 bộ
Packing
40HC x 3
period for dispatch
120-150 ngày
payment method
T/T

Product Details

Làm nổi bật:

Cắt quay Cắt theo chiều dài

,

Cắt chính xác theo chiều dài

,

Bay tốc độ cao cắt theo chiều dài

Name: Cắt quay cắt theo chiều dài
Feature: Tốc độ cao Độ chính xác cao
Material: HRC, CRC, GI, PPGI, SS
Sheet Thickness: 0,3-3mm
Sheet Width: 500-1500mm
Coil ID: 508mm
Coil OD: 2000mm
Coil Weight: 20-25T
Cutting Length: 200 -3000mm
Cutting Speed: tối đa 150 lần cắt/phút
Cutting Style: cắt quay
Leveler: 4Chào, 6Chào
Total Power: 300KW
Land Area: 25m x 8m
Product Brief
Chiết cắt cắt quay chính xác đến đường dài Chiết cắt bay tốc độ cao Rotary Shear cắt theo chiều dài là tốc độ cao cao cao độ chính xác cắt theo chiều dài máy tiên tiến, đặc biệt phù hợp với cắt kim loại mảng gauge nhẹ: chiều dài của một tấm cuộn ống kính nhẹ là dài, ví dụ, một chiều dài cuộn 0,2mm d...
Product Description

Chiết cắt cắt quay chính xác đến đường dài Chiết cắt bay tốc độ cao



Rotary Shear cắt theo chiều dài là tốc độ cao cao cao độ chính xác cắt theo chiều dài máy tiên tiến, đặc biệt phù hợp với cắt kim loại mảng gauge nhẹ:

  • chiều dài của một tấm cuộn ống kính nhẹ là dài, ví dụ, một chiều dài cuộn 0,2mm dày là 10 lần chiều dài của cuộn 2mm, sản xuất trọng lượng cao hơn của các tấm cắt đòi hỏi tốc độ dây nhanh hơn.
  • Bảng mỏng có thể dễ dàng được cắt trong một cú đánh nhanh, do đó cắt quay bay có sẵn: tấm chạy với tốc độ ổn định,quay cắt quay và cắt một tấm trong một clycle dưới vòng lặp đóng chiều dài phản hồi, tần số cắt tối đa có thể lên đến 150 lần / phút. tốc độ sản xuất tuyến tính lên đến 80m / phút
  • Tải cắt xoay đặc biệt phù hợp với các tấm ngắn, mặc dù các tấm cực kỳ ngắn không thể chạy quá nhanh, tần suất cắt vẫn có thể khoảng 100pcs / phút.

So sánh cuộn 2mm và cuộn 0,2mm:

  Thông số kỹ thuật cuộn Chiều dài trang giấy Tốc độ dây cắt Thời gian cắt mỗi cuộn
0Bảng cuộn 2mm 508mm ID,1250mm chiều rộng, 15T ~7500m 80m/min 95 phút
Bảng cuộn 2mm ID 508mm, chiều rộng 1250mm, 15T ~750m 80m/min 9.5 phút



Các thông số:

Vật liệu thô đầu vào và sản phẩm hoàn thiện
Vật liệu thô Vòng cuộn bọc màu sơn nóng / lạnh
Tài sản cơ khí Độ bền kéo σb≤460Mpa, σ0.2≤280Mpa
Độ dày 0.2-2.0mm,
Chiều rộng 500mm-1500mm (tối đa)
- Bệnh quá liều. ≤ Φ1800mm
Giấy chứng minh. Φ508mm (tăng lên Φ610mm với ván)
Trọng lượng tối đa 15 tấn, 20 tấn
Chiều dài trang giấy 200 - 4000mm
Sự dung nạp về chiều dài L0= 1M±0,3 mm (tốc độ đồng đều)
L0= 1 M±0,4 mm (thăng / chậm)
Độ khoan dung chiều dài đường chéo L1= 1M±0,5mm
Chiều cao xếp chồng 650mm tối đa (nâng cao bằng gỗ khoảng 150mm)
Trọng lượng xếp chồng tối đa 5 tấn



  Các thông số CTL bay
1 Tốc độ tuyến tính 0-80 m/min
2 Tốc độ lắp ráp 0-15 m/min
3 Cung cấp điện 380V / 50Hz / 3PH
4 Năng lượng lắp đặt Khoảng 250KW
5 Đường cắt ngang Hai con dao bay chống cắt
cắt cơ chế cắt đường ray
6 Cách điều khiển Điều khiển AC, CNC và PLC
7 Động cơ truyền động a. Động cơ giải coil: AC 30KW b. Động cơ làm bằng: AC 75KW

c. Máy gia dụng máy kéo xoay:

AC 90KW



Thành phần:

  Điểm Qty
1 Trạm tải 1
2 Xe tải 1
3 Máy cắt dây 1
4 Máy làm bằng chính xác (19 cuộn) 1
5 Thiết bị cấp năng lực (bao gồm cả thiết bị sơn) 1
6 Máy cắt máy quay tốc độ cao 1
7 Ba giai đoạn dây chuyền vận chuyển 1
8 1thMáy thu thập giấy tự động 1
9 2ngMáy thu thập tự động 1
10 Hệ thống thủy lực 1
11 Hệ thống khí nén 1
12 Hệ thống bôi trơn 1
13 Hệ thống điện 1
