Tốc độ cao AGC AFC APC 6Hi Đảo chiều Dây chuyền cán nguội 1450
Tốc độ cao AGC AFC APC 6Hi Đảo chiều Dây chuyền cán nguội 1450
Tốc độ cao AGC AFC APC 6Hi Đảo chiều Dây chuyền cán nguội 1450

Tốc độ cao AGC AFC APC 6Hi Đảo chiều Dây chuyền cán nguội 1450

Tốc độ cao AGC AFC APC 6Hi Đảo chiều Dây chuyền cán nguội 1450
Basic Properties
country of origin
Vô Tích, Trung Quốc
Brand Name
Jinye
PRODUCT MODEL
1450
Trading Properties
MOQ
1 bộ
period for dispatch
240 -300 ngày
payment method
T/T

Product Details

Làm nổi bật:

Máy cán nguội đảo chiều 6Hi

,

Dây chuyền cán nguội 1450

,

Máy cán AGC 6Hi tốc độ cao

Name: Máy cán nguội đảo chiều AGC /AFC / APC 6Hi
Material: Q195-Q235;08Al, SPHC, SPHD, SPHE
Input Thickness: 2,2-3,5mm
Finished Thickness: 0,12-0,8MM
Strip Width: 900-1250mm
Rolling Speed: 1250m/phút
Press Down: AGC thủy lực
AGC Hydraulic Pressure: 23Mpa
Rolling Process: Đảo ngược
Recoiling Tension: 170kN
Rolling Force: 1500T
Rolling Torque: 110KN.M
Total Power: 13000KW
Thickness Tolerance: 0,005mm
Product Brief
Dây chuyền cán nguội đảo chiều tốc độ cao AGC /AFC / APC 6Hi (1450) φ370/φ415/φ1180×1380mm 6hi Máy cán nguội có thể đảo ngược là máy cán nguội có độ chính xác cao tốc độ cao với các thông số sau: Nguyên liệu thô Q195,Q215,08Al,20#, Q235, SPHC, SPHD, SPHE cường độ năng suất≤ 360N/mm2 độ bền kéo≤ 610N...
Product Description

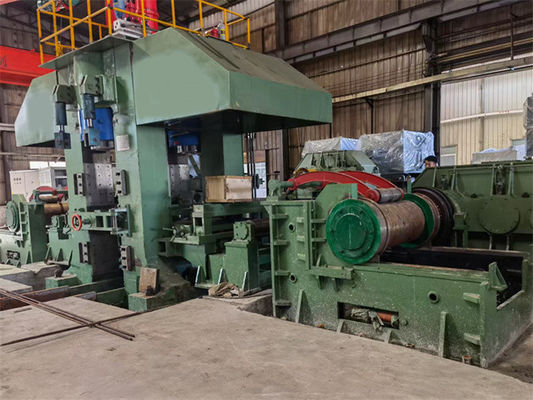

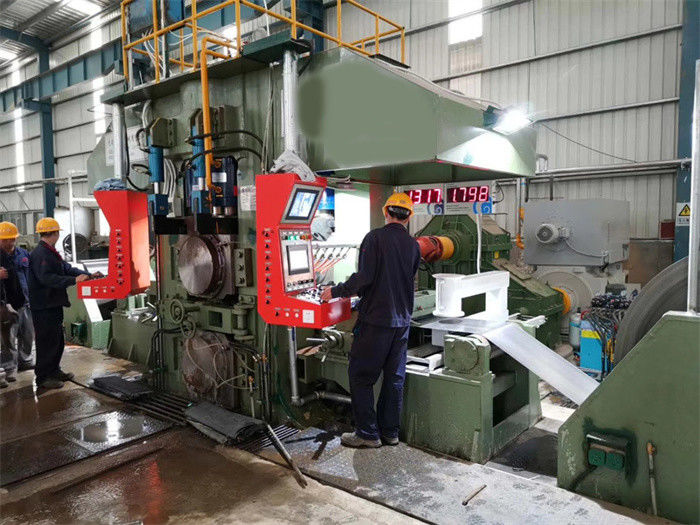

Dây chuyền cán nguội đảo chiều tốc độ cao AGC /AFC / APC 6Hi (1450)



φ370/φ415/φ1180×1380mm 6hi Máy cán nguội có thể đảo ngược là máy cán nguội có độ chính xác cao tốc độ cao với các thông số sau:

Nguyên liệu thô
Q195,Q215,08Al,20#, Q235, SPHC, SPHD, SPHE
cường độ năng suất≤ 360N/mm2 độ bền kéo≤ 610N/mm2
Độ dày 2-3,5mm x chiều rộng (900-1250)mm
ID610mm OD2000 tối đa 27T
Sản phẩm hoàn thiện
0,12 -0,8mm x 900 -1250mm
ID508 X OD2000 x 27T
1380 6 Hi Reverse Mill
Con lăn làm việc φ370-φ330×1380mm
Con lăn giữa φ415~φ375×1380mm
Con lăn dự phòng φ1180-φ1080×1300mm
Công tác uốn con lăn (một mặt +/-): 375/280KN
Con lăn uốn giữa (một mặt +): 450KN
Chuyển con lăn giữa: ± 150mm
Lực lăn tối đa: 15000KN
Mô-men xoắn lăn tối đa: 110KN.M
Tốc độ lăn: tối đa 1300m/phút



Thành phần:

Uncoiler, 1 bộ Xe tải cuộn, 1 bộ Máy ép đầu cuộn, 1 bộ

Recoiler trước máy nghiền, 1 bộ Xe dỡ cuộn, 1 bộ

Bàn chế biến trước khi nghiền, 1 bộ

φ370/φ415/φ1180×1380mm 6hi Máy cán nguội đảo chiều

Bàn gia công sau máy nghiền, 1 bộ

Thiết bị thay con lăn, 1 bộ

Recoiler sau máy nghiền, 1 bộ Xe dỡ cuộn, 1 bộ

Hệ thống thủy lực áp suất cao cho xi lanh servo AGC 1 Bộ

Hệ thống thủy lực áp suất trung bình cho con lăn uốn 1 bộ

Hệ thống thủy lực áp suất bình thường cho các hoạt động thủy lực 1 bộ

Hệ thống điều khiển điện APC, AFC, AGC 1 Bộ

Hệ thống bôi trơn (hệ thống làm mát nhũ hóa, bôi trơn khí dầu, bôi trơn dầu loãng)



Mô tả hệ thống điều khiển điện:

1 hệ thống cung cấp và phân phối điện
  Biến áp ổ đĩa 400V và biến áp ổ đĩa động cơ 710V
  Hệ thống phân phối điện hạ thế
  hệ thống lưu điện
2 hệ thống truyền động động cơ chính
  Hệ thống truyền động chính bao gồm truyền động của máy tháo cuộn, máy giật trước máy nghiền, trục trên máy nghiền chính, trục lăn dưới máy nghiền chính, trục cuốn sau máy nghiền, sử dụng bộ điều khiển tần số AC, bao gồm tủ truyền động, động cơ truyền động.
  Điều khiển tần số AC là sê-ri SINAMICS S120, bus DC phổ biến kết nối với một số động cơ, dừng phản hồi.
  Kết nối hệ thống truyền động chính với hệ thống tự động hóa bằng Profibus
Hệ thống truyền động 3 động cơ phụ trợ
  Động cơ của con lăn làm lệch hướng sử dụng S120, động cơ bơm của trạm bôi trơn xử lý sử dụng bộ biến tần G120XA.
  ổ đĩa động cơ tốc độ không đổi
4 hệ thống tự động hóa
  Cấp điều khiển truyền động L0, cấp hệ thống tự động hóa cơ bản L1, HMI L1.5.
  một điều khiển tuần tự logic S7-315
  một hệ thống điều khiển động cơ và hệ thống điều khiển quá trình khác (S7-400+2×FM458)
  kết nối I/O từ xa
  Kiểm soát AGC, AFC, APC
5 Trạm vận hành
  Trạm vận hành tháo cuộn
  trạm vận hành chính
  Bảng điều khiển nhập cảnh
  Thoát khỏi bảng thao tác
6 mét và hệ thống kiểm tra
