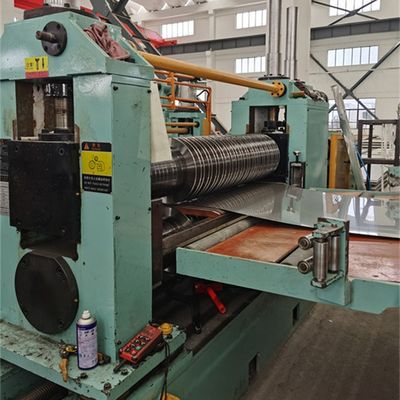

Dây chuyền rạch thép cuộn cho thép tấm CR cán nguội (0,2-3 X 1250)

Đường cắt cuộn thép cho tấm thép CR cán lạnh(0,2-3 x 1250)

Mô tả

Đường cắt cuộn dây thép là một thiết bị nhựa cao được sử dụng để cắt và cuộn lại các vật liệu cuộn dây thép lớn nhập khẩu hoặc sản xuất trong nước thành cuộn dây thép hẹp hơn và cùng chiều dài.Nói chung, quá trình này bao gồm tự động cho ăn, yêu cầu cắt cuộn dây thép, chuyển động coil holder, cuộn dây, và cắt gantry.thích hợp để cắt và cuộn lại các vật liệu thép cuộn dây khác nhau, chẳng hạn như thép carbon valved lạnh, thép không gỉ, tấm thép phủ màu, tấm nhôm, vv

Theo các quy trình hoạt động khác nhau, có ba loại dây chuyền sản xuất cắt cuộn thép khác nhau: thủ công, bán tự động và hoàn toàn tự động.Thiết bị bán tự động và hoàn toàn tự động được trang bị bộ điều khiển có thể lập trình, có thể tự động hoàn thành toàn bộ quy trình cắt và theo dõi các thông số hoạt động khác nhau trong thời gian thực, cải thiện hiệu quả sản xuất và chất lượng sản phẩm.

So với thiết bị cắt thủ công, dây chuyền sản xuất cắt cuộn dây thép có tự động hóa cao hơn có những ưu điểm như hiệu quả làm việc cao, hoạt động đơn giản, độ chính xác cao,và chất lượng sản phẩm đáng tin cậyDo đó, nó được sử dụng rộng rãi trong dây chuyền sản xuất xử lý lạnh thép cuộn dây trong các ngành công nghiệp như ống thép, tòa nhà, năng lượng mặt trời, điện, đồ nội thất, ô tô, điện tử, vv.

Bảng thép carbon là tấm kim loại phổ biến nhất, hầu hết các tấm thép carbon là thép carbon thấp (thép nhẹ), tấm thép carbon trung bình và cao là thép kéo cao chất lượng cao,cuộn dây thép carbon HR cán nóng là phạm vi dày hơn các tấm thép trước quá trình cán lạnh,

Vòng cuộn thép cán lạnh là tấm mỏng sau cuộn lạnh, phạm vi độ dày thường dưới 2mm, độ dày tối thiểu có thể khoảng 0,2mm, nó đòi hỏi phải cắt chính xác cao tốc độ cao.Chúng ta thường thấy CRChúng tôi cung cấp các tùy chọn khác nhau của cấu hình cắt dây cho khách hàng để lựa chọn, mà cần khách hàng cho biết kế hoạch sản xuất của họ,sau đó chúng tôi tính toán tốc độ cắtMỗi dòng cắt được tùy chỉnh, do đó phù hợp nhất với khách hàng.

Thành phần và tham số:

1)Coil chuẩn bị yên, tải 20T

2) Máy mở cuộn đơn Mandrel (508mm mandrel, với cuộn máy nén 7,5KW)

3) Thiết bị thẳng và xẻo đầu cuộn

4) cuộn pinch đôi & 5-vòng cán leveler và xoắn đầu cuộn dây (30KW AC)

5) Bộ tích lũy hố 1 (dài 3m, sâu 3m, rộng 1,6m)

6) Hướng dẫn bên trước khi cắt (phạm vi điều chỉnh 300-1300mm)

7)Slitter ((đầu hai đầu thay đổi nhanh là tùy chọn), 220mm trục, 110KW DC

8) edge scrap reeler ((được đặt bên dưới bảng truyền tải) 4KW tần số thay đổi

9) Bộ tích lũy hố 2 (dài 3m, sâu 4m, rộng 1,6m)

10) Pre-separator & Tensioner, Deflector Roller

11)Recoiler với hỗ trợ nén tách 508mm trục liền mạch

12) Xe xả cuộn, tải 20T

13) Hệ thống thủy lực, hệ thống khí nén 7.5KW bơm

14) Hệ thống điều khiển điện

Quá trình Layout:

Coil chuẩn bị yên, Coil tải xe hơi, Single mandrel Uncoiler với máy nén con lăn, Coil đầu peeler, Pinch feeder & 5 con lăn Pre-leveler, Shear, Pit loop 1, hướng dẫn bên, Slitter, Scrap winder,Vòng tròn 2, Máy kéo và Pre-separator, cuộn post shear và deflector, recoiler với bộ tách trên cánh tay, xe xả cuộn, (turnstile)

Các thông số:

Cấu hình:
