Máy đo ánh sáng Máy cắt quay Máy cắt theo chiều dài Máy 3 X 1600

Máy đo ánh sáng Máy cắt quay Máy cắt theo chiều dài Máy 3 X 1600
Basic Properties
country of origin
Vô Tích, Trung Quốc
Brand Name
Jinye
PRODUCT MODEL
Bay (0,3-3) x 1600
Trading Properties
MOQ
1 bộ
Packing
40HC x 3
period for dispatch
120-150 ngày
payment method
T/T

Product Details

Làm nổi bật:

Máy cắt theo chiều dài Máy 3 X 1600

,

Máy đo ánh sáng Cắt theo chiều dài Máy

,

Máy cắt quay cắt theo chiều dài

Name: Máy đo ánh sáng Máy cắt quay Cắt bay theo chiều dài
Feature: Cắt ruồi chính xác cao tốc độ cao
Material: CRC, GI, PPGI, SS
Sheet Thickness: 0,3-3mm
Sheet Width: 500-1600mm
Coil ID: 508mm
Coil OD: 2000mm
Coil Weight: 20-25T
Cutting Length: 200 -4000mm
Cutting Speed: 100 cái mỗi phút x 600mm
Cutting Style: cắt quay
Leveler: 4Chào, 6Chào
Total Power: 300KW
Land Area: 30m x 8m
Product Brief
Máy cắt sợi gạch xoay nhẹ Fly Cut To Length Line Machine (3 x 1600) Rotary Shear fly cut to length line là máy cắt cao tốc độ cao độ cao cao độ chính xác, thích hợp cho cắt kim loại mỏng: Chiều dài của một tấm cuộn dây gauge nhẹ là dài, ví dụ, chiều dài cuộn dây 0.2mm dày là 10 lần chiều dài của cu...
Product Description

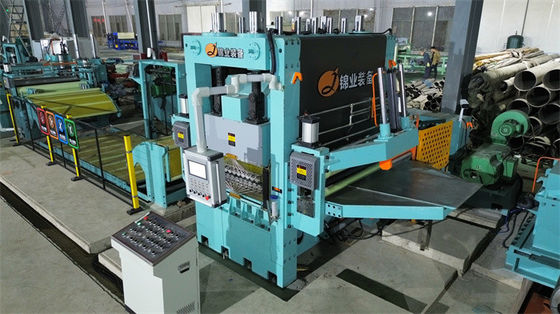

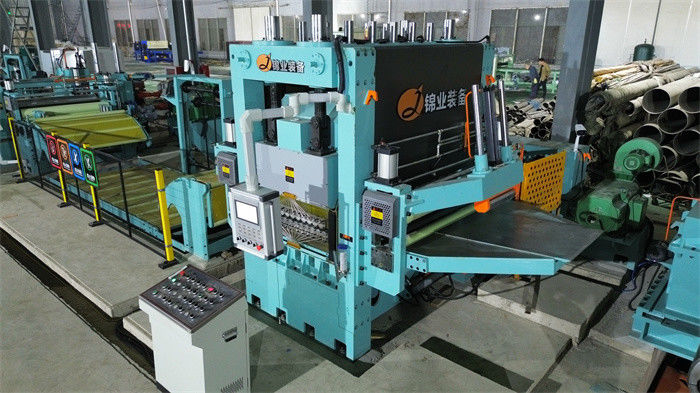

Máy cắt sợi gạch xoay nhẹ Fly Cut To Length Line Machine (3 x 1600)



Rotary Shear fly cut to length line là máy cắt cao tốc độ cao độ cao cao độ chính xác, thích hợp cho cắt kim loại mỏng:

  • Chiều dài của một tấm cuộn dây gauge nhẹ là dài, ví dụ, chiều dài cuộn dây 0.2mm dày là 10 lần chiều dài của cuộn dây 2mm, thị trường tấm thép được định giá theo trọng lượng,sản xuất trọng lượng cao hơn của tấm cắt cần tốc độ dây nhanh hơn, trong khi cắt dừng bình thường không thể đạt được cắt tần số rất cao và tốc độ đường dây bị giới hạn.
  • Bảng mỏng chiều dài thường ngắn và tối đa không quá 3m hoặc 4m, tấm mỏng có thể dễ dàng được cắt trong một nhịp nhanh bằng cách cắt quay bay: tấm chạy với tốc độ ổn định,quay cắt quay và cắt một tấm trong một clycle dưới vòng lặp đóng chiều dài phản hồi, tần số cắt tối đa có thể lên đến 150 lần / phút. tốc độ sản xuất tuyến tính lên đến 80m / phút, nhân vật này rất phù hợp với việc cắt tấm mỏng và ngắn.
  • Fly cắt cắt là độ chính xác cao, được điều khiển bởi động cơ servo, chính xác tính toán chiều dài tiếp theo của tấm và phù hợp với tốc độ quay cắt cắt để cắt trong đột quỵ,tốc độ cắt được tự động điều chỉnh theo chiều dài tấm.
  • Dòng cắt bay là liên tục từ uncoiling, leveling, một cặp của hai cuộn lăn cho ăn, quay phim, cắt xoay, dây chuyền vận chuyển, hai stackers,hệ thống điều khiển là cấu hình cao bao gồm màn hình lớn, cảm biến, PLC, tiếp xúc, tiếp xúc, vv

So sánh cuộn 2mm và cuộn 0,2mm:

  Thông số kỹ thuật cuộn Chiều dài trang giấy Tốc độ dây cắt Thời gian cắt mỗi cuộn
0Bảng cuộn 2mm 508mm ID,1250mm chiều rộng, 15T ~7500m 80m/min 95 phút
Bảng cuộn 2mm ID 508mm, chiều rộng 1250mm, 15T ~750m 80m/min 9.5 phút



Các thông số:

Vật liệu thô đầu vào và sản phẩm hoàn thiện
Vật liệu thô Vòng cuộn nhựa, vải mạ màu
Tài sản cơ khí Độ bền kéo σb≤460Mpa, σ0.2≤280Mpa
Độ dày 0.3-3.0mm,
Chiều rộng 500mm-1600mm (tối đa)
- Bệnh quá liều. ≤ Φ1800mm
Giấy chứng minh. Φ508mm (tăng lên Φ610mm với ván)
Trọng lượng tối đa 15 tấn, 20 tấn
Chiều dài trang giấy 200 - 4000mm
Sự dung nạp về chiều dài L0= 1M±0,3 mm (tốc độ đồng đều)
L0= 1 M±0,4 mm (thăng / chậm)
Độ khoan dung chiều dài đường chéo L1= 1M±0,5mm
Chiều cao xếp chồng 650mm tối đa (nâng cao bằng gỗ khoảng 150mm)
Trọng lượng xếp chồng tối đa 5 tấn



  Các thông số CTL bay
1 Tốc độ tuyến tính 0-80 m/min
2 Tốc độ lắp ráp 0-15 m/min
3 Cung cấp điện 380V / 50Hz / 3PH
4 Năng lượng lắp đặt Khoảng 280KW
5 Đường cắt ngang Hai con dao bay chống cắt
cắt cơ chế cắt đường ray
6 Cách điều khiển Điều khiển AC, CNC và PLC
7 Động cơ truyền động a. Động cơ mở cuộn: AC 37KW b. Động cơ làm bằng: AC 90KW

c. Máy gia dụng máy kéo xoay:

AC 110KW



Thành phần:

  Điểm Qty
1 Trạm tải 1
2 Xe tải 1
3 Máy cắt dây 1
4 Máy làm bằng chính xác (19 cuộn) 1
5 Thiết bị cấp năng lực (bao gồm cả thiết bị sơn) 1

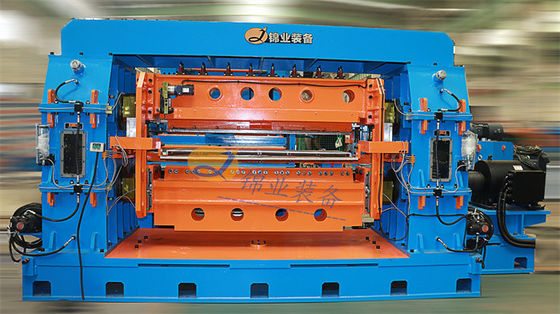

6 Máy cắt máy quay tốc độ cao 1
7 Ba giai đoạn dây chuyền vận chuyển 1
8 1thMáy thu thập giấy tự động 1
9 2ngMáy thu thập tự động 1
10 Hệ thống thủy lực 1
11 Hệ thống khí nén 1
12 Hệ thống bôi trơn 1
13 Hệ thống điện 1
