Thông tin chi tiết sản phẩm:
|
| Tên: | Dây chuyền thu hồi rạch chính xác tốc độ cao bằng thép không gỉ | nguyên liệu đầu vào: | cuộn dây thép không gỉ |
|---|---|---|---|
| Độ dày cuộn dây: | 0,2-3,0mm | chiều rộng cuộn dây: | 300-1600mm |
| số lần rạch: | 3 mm x 15 dải | trọng lượng cuộn: | tối đa 20T |
| ID cuộn dây, OD: | 508mm, 1600mm | dao rạch: | ID240 X OD350mm |
| Recoil trục gá: | 508mm | tốc độ rạch: | 200mpm |
| Tổng công suất: | 360kW | Nguồn cấp: | 380v, 50hz, 3ph |
| Làm nổi bật: | Dây chuyền thu hồi rạch chính xác tốc độ cao,Dây chuyền thu hồi rạch chính xác 3 x 1600,Dây chuyền thu hồi rạch chính xác 360 KW |
||

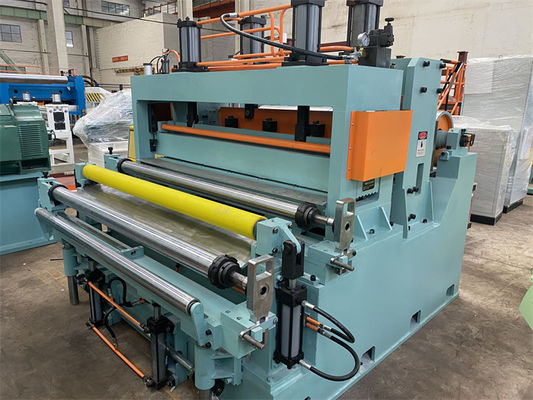

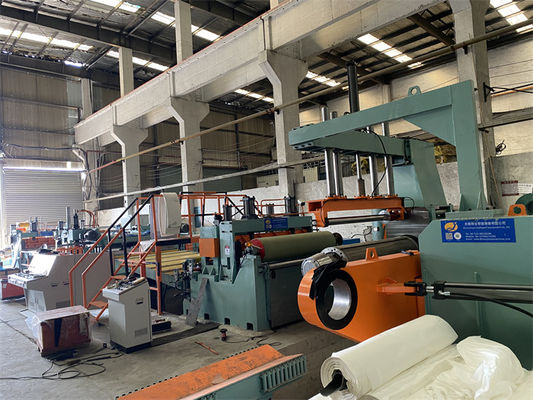

Dây chuyền thu hồi rạch chính xác tốc độ cao bằng thép không gỉ (3 x 1600)
Khi rạch thép không gỉ, điều cực kỳ quan trọng là bản chất quan trọng bề mặt của vật liệu được xem xét:
Thông số:
| Mô tả và Đặc điểm kỹ thuật | |
| Nguyên liệu thô |
AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205, v.v. Độ bền kéo σb≤800N/mm2, cường độ năng suất ≤450N/mm2 Cuộn 0.3-3.0 x 300-1600mm x 15T |
| Sản phẩm hoàn thiện |
Độ dày 3 mm, tối đa 12 dải;≤1,5mm, tối đa 30 dải Chiều rộng tối thiểu 30mm, Φ508mm, Φ1600mm, Đường kính trong Φ508mm, đường kính ngoài Φ1600mm, trọng lượng tối đa 15T |
| Máy tách |
rạch chủ động hoặc rạch kéo, truyền động DC Tốc độ rạch: tối đa 180m/phút.Tốc độ ren: 0-15m/phút Tổng 400KW, diện tích đất 30m x 10m |
| rạch chính xác |
Dung sai chiều rộng khe ≦ 0,10mm, Độ khum của khe≦0.5mm/m đối với dải rộng hơn 300mm, ≦1.0mm/m đối với dải <300mm Gờ khe ≦0,05mm Độ giật đáng kinh ngạc ≦ ± 0,5mm Độ giật dạng sóng ≦ ± 2.0mm |
| Thành phần | Yên cuộn hình chữ V, nạp cuộn——Tháo cuộn trục gá công xôn——Cung cấp đầu cuộn, ép & xẻng——Nạp kẹp con lăn đôi, san bằng năm con lăn——Cắt đầu ---- Bộ tích lũy lỗ1 -- -- Hướng dẫn bên---- Xẻ đĩa (máy rạch đôi)——Cuộn phế liệu——Bộ tích lũy lỗ 2—— Bộ phân tách trước/Bộ căng/máy cắt sau/con lăn đo chiều dài——Cuộn ép & bộ tách/bộ thu hồi —— Cuộn dây- xả——Điều khiển thủy lực——Điều khiển điện |
Thành phần:
| Nhân vật và Mô tả | |
| Ô tô cuộn | Bé hàn, yên chữ V, dẫn hướng 4 trụ, lên-xuống thủy lực, đi bộ bằng động cơ |
| Uncoiler | Trục gá so le răng nở đơn, truyền động bánh răng động cơ AC không căng ngược, căn chỉnh trung tâm thủy lực, bóc giấy |
| Dụng cụ mở đầu cuộn dây | Con lăn đánh bóng, con lăn thẳng và tấm xẻng |
| trình độ sơ cấp | Cuộn chụm đôi và 2 trên 3 thanh ngang để làm thẳng tấm cuộn và cắt thủy lực |
| hố vòng | Một hố bố trí sau san phẳng và trước máy xén, hố còn lại sau san và trước căng, để đồng bộ dải thép |
| Hướng dẫn bên | Để đảm bảo dải thép ở trung tâm của dòng trước khi rạch |
| máy rạch | Các trục kép, điều chỉnh trục trên của trục trên, khớp nối vạn năng dẫn động động cơ và hộp số, cần dao đĩa, miếng đệm, cao su PU, dụng cụ tấm dải bakelite. |
| máy cuộn phế liệu | Máy cuộn đôi ở đầu dây, ngang hoặc dọc, điều khiển tần số AC, có bàn kiểm tra dải và con lăn ép |
| máy căng | Cảm ứng lực căng, mã hóa con lăn làm lệch hướng |
| dải phân cách | Bộ tách hai lần trước khi căng, Khung tách ép thủy lực trên máy giật |

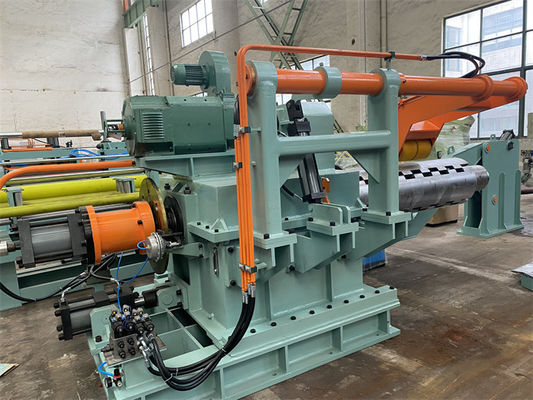

| máy giật lùi | trục gá giật mở rộng thủy lực, truyền động động cơ và hộp số, đẩy cuộn dây thủy lực, hỗ trợ cửa lắc lư |
