Thông tin chi tiết sản phẩm:
|
| Tên: | Thép không gỉ SUS304 316L Cắt theo chiều dài | Vật liệu tấm: | Inox 304,, 316 |
|---|---|---|---|
| Độ dày tấm: | 0,3-2mm | chiều rộng tấm: | 100-1000mm |
| ID cuộn dây: | 508mm, 610mm | cuộn dây OD: | 1800mm |
| trọng lượng cuộn: | 10T | tốc độ dòng: | 60mpm |
| Độ dài cắt: | 200-3300mm | phong cách cắt: | cắt bay quay |
| san lấp mặt bằng: | 6h | Tổng công suất: | 200KW |
| Diện tích đất: | 28m x 8m | hướng cho ăn: | khách hàng quyết định |
| Làm nổi bật: | Cắt Cắt Theo Chiều Dài Đường Quay,Máy Cắt Kim Loại SUS304 Theo Chiều Dài Máy,Máy Cắt Kim Loại 2mm Theo Chiều Dài Máy |
||

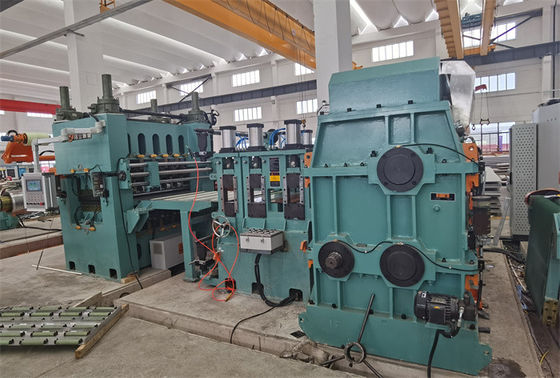

Thép không gỉ SUS304 316L Cắt bay cắt theo chiều dài 0,3-2 X 1000
Dây chuyền cắt theo chiều dài là tạo ra chiều dài nhất định của các tấm thép phẳng bằng cách cân bằng và cắt theo chiều dài, bao gồm máy tháo cuộn, máy san phẳng, máy cắt quay, máy xếp, v.v. với các chức năng phụ trợ là tải cuộn, đo chiều dài, phủ phim, cung cấp và xuất tấm ,vân vân.
Quy trình làm việc là tháo cuộn, 19 con lăn 6hi cân bằng, đo chiều dài, cắt bay cắt quay, các tấm đã cắt được chuyển đến máy xếp đầu tiên cho đến khi số lượng xếp chồng đạt đến số lượng đặt trước, sau đó chuyển thủ công sang máy xếp thứ hai.Trong khi các tờ đang chuyển sang bộ xếp thứ hai, hãy xuất các tờ trên bàn nâng đầu tiên bằng bàn cuộn và sau đó bộ xếp đầu tiên trở lại trạng thái làm việc.Bằng cách này, một lần cắt cuộn thép có thể diễn ra liên tục.
Quy trình làm việc là tự động, sử dụng điều khiển servo PLC và màn hình cảm ứng HMI.on, có thể đặt kích thước tờ, số lượng chiếc, tính toán trọng lượng tờ, hơn nữa, có các chức năng: đặt tốc độ nạp, đặt chiều dài nạp, đặt số lượng nạp, trao đổi giữa thủ công và tự động, tự động khởi động, tự động dừng, tạm dừng, bộ đếm về 0, nút fwd-rwd, cắt lên xuống, cảnh báo lỗi, v.v.
Các con lăn mạ crom, con lăn PU, quạt gió,... đóng vai trò bảo vệ bề mặt tôn không bị tổn thương.
Ngoại trừ luồng thủ công, tất cả đều hoạt động tự động.
Thông số:
| Nguyên vật liệu đầu vào và Thành phẩm | |
| nguyên liệu | Thép không gỉ cán nóng/nguội SUS304, 201, 316 |
| tài sản cơ khí | Độ bền kéo σb≤800Mpa, σs≤550Mpa |
| độ dày | 0,2-2,0mm |
| Chiều rộng1 | 00mm-1000mm(Tối đa) |
| cuộn dây OD | ≤Φ1800mm |
| ID cuộn dây | Φ508mm (phóng to lên Φ610mm với miếng đệm) |
| Tối đa trọng lượng | 10 tấn, 15 tấn, |
| chiều dài tấm | 200 - 3300mm |
| dung sai chiều dài | l0= 1M±0,3 mm (vận tốc đều) |
| l0= 1 M±0,4 mm (tăng/giảm tốc) | |
| Dung sai chiều dài đường chéo | l1= 1M ± 0,5mm |
| Chiều cao xếp chồng | Tối đa 650mm (giá đỡ bằng gỗ cao khoảng 150mm) |
| Trọng lượng xếp chồng tối đa | 5 tấn |
| Tham số CTL đang bay | ||
| 1 | Tốc độ tuyến tính | 0-60 m/phút |
| 2 | tốc độ luồng | 0-15 m/phút |
| 3 | Nguồn cấp | 380V / 50Hz / 3PH |
| 4 | cài đặt điện | Khoảng 200KW |
| 5 | đường cắt ngang | Hai con dao quay Fly Counter Counter |
| chiều dài tấm được đo và khớp với các nét cắt. | ||
| 6 | cách kiểm soát | Điều khiển AC, CNC và PLC |
| 7 | Lái xe máy | Một.Động cơ trang trí: AC 30KW b.Động cơ san lấp mặt bằng: AC 75KW |
|
c.Máy kéo bay Động cơ Servo: điện xoay chiều 90KW |
||
Thành phần:
| Mục | số lượng | |
| 1 | Trạm bốc hàng | 1 |
| 2 | tải xe | 1 |
| 3 | Bộ trang trí trục gá đơn | 1 |
| 4 | Máy san phẳng chính xác 6Hi (19 con lăn) | 1 |
| 5 | Thiết bị nạp Servo (Bao gồm thiết bị ép) | 1 |
| 6 | Máy cắt bay quay tốc độ cao | 1 |
| 7 | Băng tải đai ba giai đoạn | 1 |
| số 8 | 1stMáy xếp tờ tự động | 1 |
| 9 | 2thứmáy xếp tự động | 1 |
| 10 | Hệ thống thủy lực | 1 |
| 11 | hệ thống khí nén | 1 |
| 12 | hệ thống bôi trơn | 1 |
| 13 | Hệ thống điện | 1 |
6Máy san phẳng chính xác cao:
