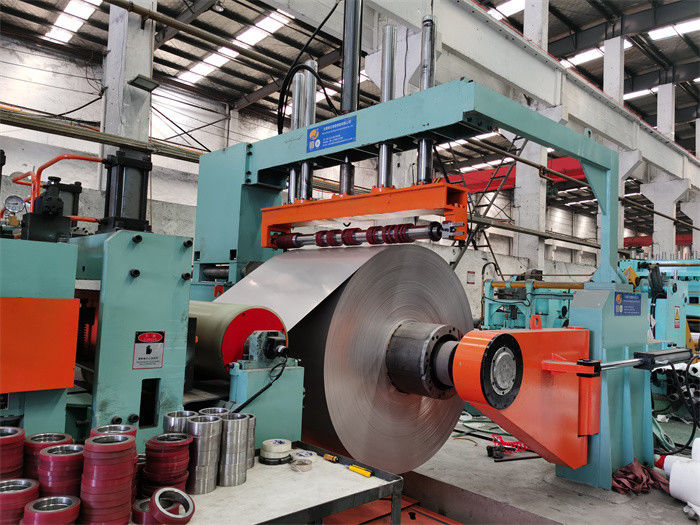

Máy rạch cuộn dây thép SUS chính xác siêu tốc độ 3 X 1600 3mm

Máy rạch cuộn dây thép SUS chính xác siêu tốc độ 3 X 1600 3mm
Basic Properties
country of origin
Vô Tích, Trung Quốc
Brand Name
Jinye
PRODUCT MODEL
SUS-3 x 1600
Trading Properties
MOQ
1 bộ
period for dispatch
120-150 ngày
payment method
T/T
Supply Capacity
10 Bộ mỗi năm

Product Details

Làm nổi bật:

Đường rạch cuộn thép chính xác SUS

,

Đường rạch cuộn chính xác 3 x 1600

,

Đường rạch cuộn chính xác 3 mm

Name: Máy rạch cuộn dây thép SUS siêu tốc độ chính xác
Metal Sheet: Thép cuộn SUS
Metal Thickness: 0,3-3mm
Coil Width: 600 - 1600mm
Coil Weight: 15T, 20T
Number Of Slitting: tối đa 30 dải
Slitter Arbor: 240mm
Recoiler: 508mm
Total Power: 450kw
Line Speed: 200m/phút
Special Function: bóc giấy, tráng phim
Slitting Tools: dao, miếng đệm, dải phân cách
Product Brief
Máy rạch cuộn thép SUS siêu tốc độ chính xác 3 X 1600 Quá trình: Yên cuộn, Tải cuộn dây——Trục gá đôi tháo cuộn——Cung cấp đầu cuộn, ép & xẻng——Nạp kẹp con lăn đôi, máy san phẳng năm con lăn——Cắt đầu ---- bàn cuộn truyền động ---- Hướng dẫn bên----Rạch đĩa——Cuộn phế liệu——Bộ tích lũy lỗ—— Bộ phân tách ...
Product Description

Máy rạch cuộn thép SUS siêu tốc độ chính xác 3 X 1600



Quá trình:

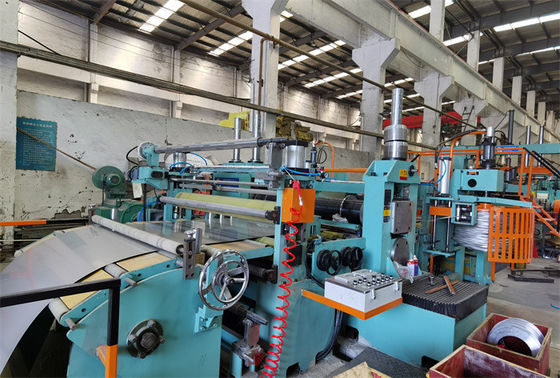

Yên cuộn, Tải cuộn dây——Trục gá đôi tháo cuộn——Cung cấp đầu cuộn, ép & xẻng——Nạp kẹp con lăn đôi, máy san phẳng năm con lăn——Cắt đầu ---- bàn cuộn truyền động ---- Hướng dẫn bên----Rạch đĩa——Cuộn phế liệu——Bộ tích lũy lỗ—— Bộ phân tách trước/Bộ căng/máy cắt sau/con lăn đo chiều dài——Ép cuộn & máy tách/bộ thu hồi —— Xả cuộn dây——Điều khiển thủy lực—— Kiểm soát điện



Thông số:

  Mô tả và Đặc điểm kỹ thuật
Nguyên liệu thô

AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205, v.v.

Độ bền kéo σb≤800N/mm2, cường độ năng suất ≤450N/mm2

Cuộn 0.3-3.0 x 300-1600mm x 15T

Sản phẩm hoàn thiện

Độ dày 3 mm, tối đa 12 dải;≤1,5mm, tối đa 30 dải

Chiều rộng tối thiểu 30mm, Φ508mm, Φ1600mm,

Đường kính trong Φ508mm, đường kính ngoài Φ1600mm, trọng lượng tối đa 15T

Máy tách

rạch chủ động hoặc rạch kéo, truyền động DC

Tốc độ rạch: tối đa 200m/phút.Tốc độ ren: 0-15m/phút

Tổng 450KW, diện tích đất 30m x 10m

rạch chính xác

Dung sai chiều rộng khe ≦ 0,10mm,

Độ khum của khe≦0.5mm/m đối với dải rộng hơn 300mm, ≦1.0mm/m đối với dải <300mm

Gờ khe ≦0,05mm

Độ giật đáng kinh ngạc ≦ ± 0,5mm

Độ giật dạng sóng ≦ ± 2.0mm



Thành phần

  Ký tự và thông số
Ô tô cuộn Bé hàn, yên chữ V, dẫn hướng 4 trụ, lên-xuống thủy lực, đi bộ bằng động cơ

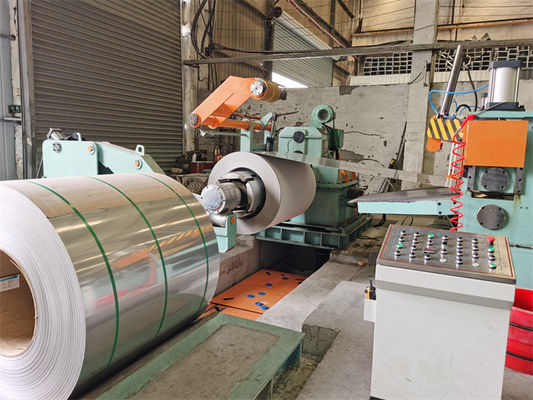

Uncoiler Trục gá so le răng nở đơn, truyền động bánh răng động cơ AC không căng ngược, căn chỉnh trung tâm thủy lực, bóc giấy
Dụng cụ mở đầu cuộn dây Con lăn đánh bóng, con lăn thẳng và tấm xẻng
trình độ sơ cấp Cuộn chụm đôi và 2 trên 3 thanh ngang để làm thẳng tấm cuộn và cắt thủy lực
hố vòng Một hố bố trí sau san phẳng và trước máy xén, hố còn lại sau san và trước căng, để đồng bộ dải thép
Hướng dẫn bên Để đảm bảo dải thép ở trung tâm của dòng trước khi rạch
máy rạch Các trục kép, điều chỉnh trục trên của trục trên, khớp nối vạn năng dẫn động động cơ và hộp số, cần dao đĩa, miếng đệm, cao su PU, dụng cụ tấm dải bakelite.
máy cuộn phế liệu Máy cuộn đôi ở đầu dây, ngang hoặc dọc, điều khiển tần số AC, có bàn kiểm tra dải và con lăn ép
máy căng Cảm ứng lực căng, mã hóa con lăn làm lệch hướng
dải phân cách Bộ tách hai lần trước khi căng, Khung tách ép thủy lực trên máy giật
máy giật lùi trục gá giật mở rộng thủy lực, truyền động động cơ và hộp số, đẩy cuộn dây thủy lực, hỗ trợ cửa lắc lư



Không bắt buộc:

máy rạch đôiđể thay đổi nhanh: mỗi máy xén có thể di chuyển và có thể trao đổi với nhau nhanh chóng.Máy xén bao gồm giá đỡ cố định, giá đỡ di động, trục dao đôi, cơ cấu ép trục trên, v.v. Giá đỡ di động nằm ở phía vận hành, đi ra trên đường ray tuyến tính để người vận hành thay dao. Hai máy xén di chuyển theo chiều ngang trên đường ray từ vị trí trực tuyến để trao đổi nền tảng hoặc từ nền tảng trở lại trực tuyến, nền tảng di chuyển theo chiều dọc để trao đổi hai vị trí máy cắt.

Dụng cụ rạch:

dao: D350×d220×T15mm, H13K, HRC59-62

Dải phân cách: Φ200×Φ100×3mm, xử lý dập tắt 65Mn

Ni lông riêng: Φ140×Φ100
