Thông tin chi tiết sản phẩm:
|
| Tên: | Light Gauge Precision Uncoiling Slitting Recoiling Line | nguyên liệu đầu vào: | Inox cuộn SUS200, SUS300, SUS400 |
|---|---|---|---|
| Độ dày cuộn dây: | 0,4-4,0mm | chiều rộng cuộn dây: | 300-1600mm |
| số lần rạch: | 4mm x 10 dải | trọng lượng cuộn: | tối đa 25T |
| ID cuộn dây, OD: | 508mm, 1800mm | dao rạch: | ID240 X OD360mm |
| Recoil trục gá: | 508mm | tốc độ rạch: | 200mpm |
| Tổng công suất: | 430KW | Nguồn cấp: | 380v, 50hz, 3ph |
| Làm nổi bật: | Đường đo ánh sáng Đường cắt chính xác,Đường cắt chính xác,Đường cắt chính xác quay lại |
||

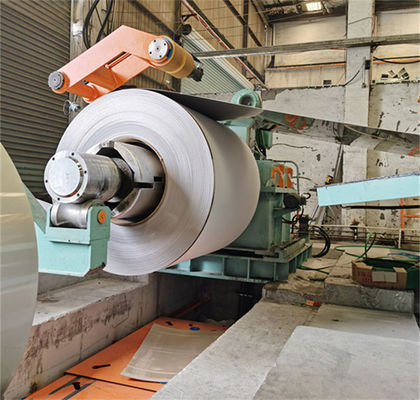

Light Gauge Precision Uncoiling Slitting Recoiling Line 4 X 1600
Xả băng thép không gỉ, chúng tôi chú ý đến tầm quan trọng tối đa là tính chất quan trọng bề mặt của vật liệu, các ký tự sau của đường rạch SUS:
Mỗi đường rạch được tùy chỉnh, chúng tôi tạo ra đường rạch thép không gỉ theo yêu cầu của khách hàng
Thông số:
| Mô tả và Đặc điểm kỹ thuật | |
| Nguyên liệu thô |
AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205, v.v. Độ bền kéo σb≤800N/mm2, cường độ năng suất ≤450N / mm2 Cuộn dây 0,4-4,0 x 300-1600mm x 25T |
| Sản phẩm hoàn thiện |
Độ dày 4mm, tối đa 10 dải;≤1,5mm, tối đa 30 dải Chiều rộng tối thiểu 50mm, Φ508mm, Φ1800mm, Đường kính trong Φ508mm, đường kính ngoài Φ1800mm, trọng lượng tối đa 25T |
| Máy tách |
rạch chủ động hoặc rạch kéo, truyền động DC Tốc độ rạch: tối đa 200m/phút.Tốc độ ren: 0-15m/phút Tổng 430KW, diện tích đất 35m x 10m |
| rạch chính xác |
Dung sai chiều rộng khe ≦ 0,10mm, Độ khum của khe≦0.5mm/m đối với dải rộng hơn 300mm, ≦1.0mm/m đối với dải <300mm Gờ khe ≦0,05mm Độ giật đáng kinh ngạc ≦ ± 0,5mm Độ giật dạng sóng ≦ ± 2.0mm |
| Thành phần | Yên cuộn hình chữ V, nạp cuộn——Tháo cuộn trục gá công xôn——Căn-đầu cuộn, ép & xẻng——Nạp kẹp con lăn đôi, san bằng năm con lăn——Cắt đầu ---- Bộ tích lũy lỗ1 -- -- Hướng dẫn bên---- Xẻ đĩa (máy rạch đôi)——Cuộn phế liệu——Bộ tích lũy lỗ 2—— Bộ phân tách trước/Bộ căng/máy cắt sau/con lăn đo chiều dài——Cuộn ép & bộ tách/bộ thu hồi —— Cuộn dây- xả——Điều khiển thủy lực——Điều khiển điện |
Thành phần:
| Nhân vật và Mô tả | |
| Ô tô cuộn | Bé hàn, yên chữ V, dẫn hướng 4 trụ, lên-xuống thủy lực, đi bộ bằng động cơ |
| Uncoiler | Trục gá so le răng nở đơn, truyền động bánh răng động cơ AC không căng ngược, căn chỉnh trung tâm thủy lực, bóc giấy |
| Dụng cụ mở đầu cuộn dây | Con lăn đánh bóng, con lăn thẳng và tấm xẻng |
| trình độ sơ cấp | Cuộn chụm đôi và 2 trên 3 thanh ngang để làm thẳng tấm cuộn và cắt thủy lực |
| hố vòng | Một hố bố trí sau san phẳng và trước máy xén, hố còn lại sau san và trước căng, để đồng bộ dải thép |
| Hướng dẫn bên | Để đảm bảo dải thép ở trung tâm của dòng trước khi rạch |
| máy rạch | Các trục kép, điều chỉnh trục trên của trục trên, khớp nối vạn năng dẫn động động cơ và hộp số, cần dao đĩa, miếng đệm, cao su PU, dụng cụ tấm dải bakelite. |
| máy cuộn phế liệu | Máy cuộn đôi ở đầu dây, ngang hoặc dọc, điều khiển tần số AC, có bàn kiểm tra dải và con lăn ép |
| máy căng | Cảm ứng lực căng, mã hóa con lăn làm lệch hướng |
| dải phân cách | Bộ tách hai lần trước khi căng, Khung tách ép thủy lực trên máy giật |
| máy giật lùi | trục gá giật mở rộng thủy lực, truyền động động cơ và hộp số, đẩy cuộn dây thủy lực, hỗ trợ cửa lắc lư |
