Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Thép không gỉ 6 Hi Level cắt đến đường dài với cắt cạnh | Vật liệu: | HR, CR Vòng cuộn tấm thép không gỉ |
|---|---|---|---|
| chiều dài cắt: | 500-3000-6000mm | Tắt tần số: | 50-60 lần/phút |
| Cắt nhanh: | 1m, 45pcs; 2m, 30pcs | san lấp mặt bằng: | 6 cao |
| tông đơ cạnh: | Máy xén đĩa | Xếp chồng: | Xe xếp đôi |
| Động cơ cắt: | Động cơ servo tốc độ cao | Màu máy: | tùy chỉnh |
| Vòng lặp: | trước và sau khi cắt cạnh | ||
| Làm nổi bật: | cắt cạnh cắt theo đường dài,6 hi cắt ngang đến đường dài,thép không gỉ cắt theo chiều dài đường dây |
||

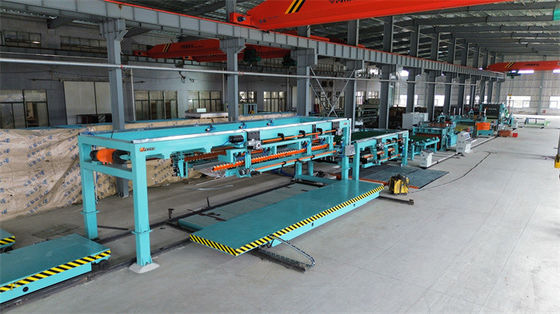

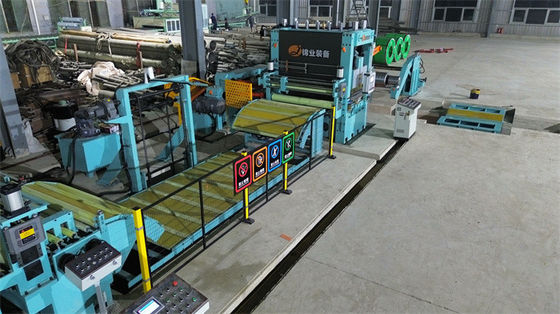

Thép không gỉ 6 Hi Level cắt đến đường dài với cắt cạnh
Bảng thép không gỉ có bề mặt mịn, độ dẻo dai cao, độ dẻo dai cao và sức mạnh cơ học cao, khả năng chống ăn mòn và một loạt các ứng dụng ngày càng rộng.Bảng thép không gỉ chủ yếu được phân loại 200 series, 300 series, và 400 series, với các yêu cầu cao hơn cho quá trình cắt, chẳng hạn như tính phẳng, trơn tru, độ chính xác chiều dài và sự đồng nhất vật liệu.
Dòng cắt cao tốc của công ty chúng tôi cho tấm thép không gỉ là rất phổ biến trong thị trường chế biến tấm thép không gỉ.hoạt động hoàn toàn tự độngCác đơn vị chính của toàn bộ dòng bao gồm chức năng cho ăn chống căng của unwinder, máy làm bằng 6Hi, (máy cắt cạnh),Máy kéo dài cố định 9 cuộn servoChiều dài của các tấm là trên 500mm, với chiều dài tối đa là 3000mm, 4000mm, và 6000mm có sẵn.Tốc độ sản xuất là 45 tấm/phút x 1m board, và 30 tấm/phút x 2m board.
Thành phần:
| Không, không. | Thành phần | Qty |
1 | Chiếc lưỡi ngựa chuẩn bị cuộn dây | 1 cặp |
2 | Xe tải cuộn dây | 1 bộ |
3 | Cánh tay hỗ trợ uncoiler | 1 bộ |
4 | Uncoiler+Coil snubber roller + máy cuộn giấy | 1 bộ |
5 | 6hi leveler + làm việc cuộn sạch | 1 bộ |
6 | Chuỗi cuộn Cascade | 1 bộ |
7 | hướng dẫn bên | 1 bộ |
8 | NC Servo feeder | 1 bộ |
9 | Bộ phim hai mặt / máy mài giấy điện tĩnh | 1 bộ |
10 | Máy cắt servo | 1 bộ |
11 | dây chuyền vận chuyển + xe giấy rác | 1 bộ |
12 | Máy xếp chồng đôi | 2 bộ |
13 | Bàn cuộn đầu ra | 2 bộ |
14 | Hệ thống thủy lực | 1 bộ |
15 | Hệ thống khí nén | 1 bộ |
16 | Hệ thống điều khiển điện | 1 bộ |
Nhân vật:
1Trong thiết kế và sản xuất dây chuyền sản xuất, xem xét bảo vệ bề mặt tấm.tất cả sẽ cung cấp bảo vệ tốt cho bề mặt của bảng.

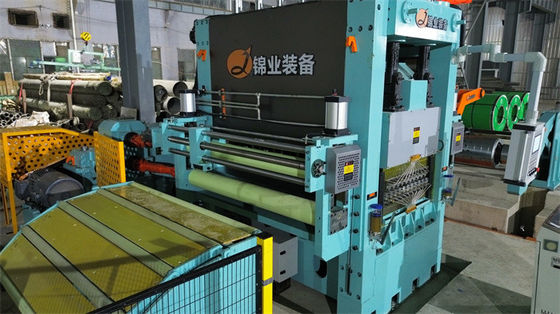

2- Sáu Máy ngang cao: Ghế mang của cuộn ngang có thể được nghiêng đồng bộ với việc điều chỉnh độ cong của cuộn ngang.Sự tiếp xúc giữa cơ sở cuộn hỗ trợ và các vạch ngang trên và dưới áp dụng một tiếp xúc hình cầuTrong khi điều chỉnh con lăn hỗ trợ, nó có thể được sắp xếp tự do để đảm bảo rằng con lăn hỗ trợ và con lăn giữa liên lạc trực tiếp, điều này có lợi cho việc bảo vệ con lăn làm việc.
3. Dài dài: được trang bị một thiết bị định vị thứ cấp (quản lý vòng hoàn toàn khép kín), có thể tránh hiệu quả tác động của nén và cân bằng trên kích thước vật liệu,làm cho kích thước cắt tỉa chính xác hơnNó bao gồm hai bộ cuộn kéo dài cố định, với một cấu trúc hoàn thiện năm cuộn ở giữa, đảm bảo cho ăn chính xác mà không trượt.
4Máy cắt râu servo: được điều khiển bởi động cơ servo, với tốc độ cắt nhanh.khoảng cách giữa các lưỡi dao kéo có thể được điều chỉnh nhanh chóng bởi một động cơ servo thông qua giao diện người máyBlades bốn mặt có thể được sử dụng thay thế với các lưỡi dao có thể thay thế để đạt được lợi ích kinh tế tối đa.Cắt từ dưới lên trên với burrs hướng lên có thể hiệu quả tránh làm hỏng dây chuyền vận chuyển.
5Hệ thống xếp chồng: Bảng được vận chuyển bằng dây chuyền vận chuyển đến kệ tổng hợp để xếp chồng.Bàn nâng của các tấm thép chồng lên nhau có thể tự động hạ xuống với sự gia tăng chiều cao của các tấm thép chồng lên nhauKhi số lượng tấm thép xếp chồng lên nhau đạt đến giá trị đặt trên màn hình cảm ứng, dây chuyền sản xuất sẽ tự động dừng lại.lái xe xăng xả ra (hoặc ra máy vận chuyển cuộn), và đồng thời, nhập chu kỳ làm việc tiếp theo trên một rack xếp chồng khác.
6Nó có thể liên tục cắt nhiều thông số kỹ thuật chiều dài cùng một lúc mà không cần dừng máy (đặt trực tuyến).
Các thông số:
| Không, không. | Điểm | Các thông số |
1 | Vật liệu | Thép không gỉ SUS 304 & 316 |
2 | | 0.4-3.0mm |
3 | Chiều rộng tấm cuộn | 300-1600mm |
4 | Chiều kính bên ngoài cuộn dây | ≤ Φ2000mm |
5 | Độ kính bên trong cuộn dây | Φ508mm,Φ610mm |
6 | Trọng lượng cuộn dây tối đa | 25T |
7 | | |
| Sản phẩm hoàn thiện | ||
1 | Chiều dài cắt | Stacker1, 300-3000mm/ stacker2 2400-9000mm |
2 | Độ khoan dung cắt dài | L=2m≤±0.3mm(2.0mm) |
3 | Độ khoan dung chiều dài đường chéo | L=2m≤±0,5mm(2,0mm) |
4 | độ chính xác làm bằng | ≤ ± 1,2 mm/m2 |
5 | | bao gồm gỗ đệm 700mm, tối đa 5T. |
6 | Cắt râu | Độ dày ≤1,0mm, ≤0,03mm |
7 | Độ chính xác xếp chồng | Phân lệch giữa các lớp: ≤1,0mm chiều rộng, ≤1,5mm chiều dài |
| Các thông số máy | ||
1 | | 0-60m/min |
2 | Tốc độ xẻ sợi | 0 ~ 15m/min |
3 | Tổng công suất | ~435Kw |
4 | Số lượng nhà khai thác | Kỹ thuật viên 1 người, công nhân 2-3 người |
5 | diện tích đất | L40m × W15m |
