Tốc độ cao AGC đảo ngược máy cán lạnh tiết kiệm điện cho 201 304 cuộn thép không gỉ

Tốc độ cao AGC đảo ngược máy cán lạnh Tiết kiệm điện cho 201, 304 cuộn thép không gỉ

Bây giờ là thời gian của tỷ lệ lợi nhuận nhỏ hiệu quả cao dây chuyền thép cán, một nhà máy cán lạnh cạnh tranh phải có thể làm cho chất lượng cao dây chuyền thép cán lạnh với chi phí thấp hơn,điều này đòi hỏi phải có tốc độ cao ổn định máy cán, tiết kiệm năng lượng, tiết kiệm cuộn, tiết kiệm vòng bi, và điều này có nghĩa là lợi nhuận nhiều hơn có thể có được.

Tiết kiệm năng lượng Sản suất cao Máy cán lạnh đảo ngược là cạnh tranh trong các nhà máy cán thép lạnh, vì những lý do sau:

1. Tỷ lệ giảm bánh răng chuyển động kép: mô-men xoắn lớn hơn và căng thẳng cho tấm dày hơn tốc độ cán thấp hơn, mô-men xoắn nhỏ hơn và căng thẳng cho tấm mỏng tốc độ cán cao, theo cách này,các động cơ truyền động có thể nhỏ hơn và tiêu thụ năng lượng giảm rất nhiều.
2. Đầu tư nhà máy tăng lên trong hộp số giảm, nhưng tiết kiệm năng lượng và biến áp nhỏ hơn nhiều phần lớn bù đắp chi phí và lợi ích trong thời gian dài.
3. Việc vận hành nhà máy ổn định hơn và bền hơn, vì tải trọng trên nhà máy luôn ở điểm thích hợp nhất.
4. Nếu động cơ AC có thể được sử dụng, việc tiết kiệm năng lượng có thể ít hơn 10% so với động cơ DC.
5. Máy xay lạnh tiết kiệm năng lượng hiệu suất cao của chúng tôi đã được thử nghiệm trong các nhà máy của khách hàng, rất thành công và phổ biến.

Đây là ví dụ về 850 4Hi Reversible cold rolling mill cho thép không gỉ cắt giảm tấm:

Quá trình cán:

Máy mở cuộn thủy lực →cỗ tải cuộn dây →máy quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quay quayhệ thống dầu mỏng)

Cấu hình

1. Hệ thống AGC thủy lực được điều khiển bởi máy tính hai giai đoạn. Nó không chỉ có các chức năng của khoảng cách cuộn liên tục, lực cuộn liên tục, kiểm soát trước / giám sát độ dày, mà còn có AGC căng thẳng.
2. Các máy cán chính và bên trái và bên phải cuộn dây được điều khiển bởi một bộ đầy đủ của Siemens điện tử điều khiển động cơ dòng chảy liên tục.
3. Nhà máy cán có hệ thống áp suất thủy lực, hệ thống điều chỉnh bơm thủy lực, hệ thống điều chỉnh đẩy bên, cuộn uốn cong dương và âm của cuộn trung gian,Hệ thống bôi trơn quá trình và hệ thống bôi trơn thiết bị
4. Vòng xoắn bên trái và bên phải áp dụng áp lực lớn trống rắn, áp lực điều khiển số
5. Việc khóa quá trình sản xuất và báo lỗi của đơn vị được điều khiển bởi bộ điều khiển logic có thể lập trình (PLC) để nhận ra tự động hóa quá trình sản xuất.
6. Máy cán có áp suất thủy lực đầy đủ. Nó có các chức năng điều khiển của toàn bộ thời gian kiểm soát dòng chảy thứ hai, điều khiển điều chỉnh độ lệch, tự động điều khiển tải trước, độ dày kiểm soát trước AGC,giám sát độ dày AGC, áp lực / tốc độ AGC, tăng tốc và giảm tốc độ AGC điều khiển bù, bù cuộn eccentricity và quy trình cuộn cơ sở dữ liệu, hiển thị dữ liệu và điều khiển hoạt động,chức năng theo dõi chất lượng sản phẩm, ghi dữ liệu lăn tốc độ cao tự động, tạo báo cáo tự động, báo động lỗi và ghi lại.
7. Hệ thống phát hiện, hiển thị và báo động lỗi các thông số quy trình và các thông số thiết bị chính
8. Hệ thống làm mát nhũ nước và hệ thống lọc chính xác được sử dụng để bôi trơn quy trình.
9. Các hệ thống bảo vệ an toàn như bảo vệ quá tải, bảo vệ vỡ dải và đậu xe khẩn cấp được lắp đặt trong các nhà máy cán.
10. Các bánh răng xương sừng răng cứng (chỉ số cấp 5) được sử dụng cho các cuộn dây bên trái và bên phải và các máy chính.TIMKEN được sử dụng cho vòng bi trục tốc độ cao và Harbin/Wafangdian/Luoyang Bearing Factory được sử dụng cho vòng bi trục tốc độ thấp.
11. Đơn vị sử dụng điều khiển máy tính hai giai đoạn để thực hiện kiểm soát quy trình sản xuất của đơn vị. Đơn vị có tính toán lịch trình lăn, phân phối thông, điều chỉnh và tối ưu hóa tham số.Các thông số quá trình thời gian thực và phát hiện khóa, hiển thị và báo động
12. Điều chỉnh nhanh độ cao của dây chuyền cán bằng cách nghiêng lưỡi và bước
13. Biến cuộn nhanh của cuộn công việc cuộn trung gian (khoảng 8 phút)
14. Đơn vị áp dụng nhập khẩu laser velocimeter để nhận ra kiểm soát dòng chảy thứ hai và cải thiện tốc độ của sản phẩm hoàn thành trong khi giữ lại bộ mã hóa để đo tốc độ
15. Động lực đơn vị được đo trực tiếp bằng máy đo căng nhập khẩu, điều khiển vòng kín và hiển thị kỹ thuật số
16. Các thành phần chính của hệ thống AGC áp suất cao, hệ thống cuộn cong và hệ thống cuộn bên sử dụng các sản phẩm nhập khẩu;các thành phần của hệ thống thủy lực áp suất thấp áp dụng các sản phẩm nổi tiếng được sản xuất bằng công nghệ nhập khẩu trong nước.
17. Độ dày của đơn vị được đo bằng thước đo độ dày tia X được sản xuất ở Trung Quốc, bộ mã hóa là P + F từ Đức và công tắc gần được sản xuất bởi SICK từ Đức.
18. Các cuộn công việc được đặt theo chiều bán kính bởi các hỗ trợ cuộn bên, làm tăng độ cứng và ngăn ngừa cong bên.thuận tiện cho việc thay đổi cuộn trên đường dây của sản phẩm hoàn thành và đáp ứng các yêu cầu của cuộn thép không gỉ.
19. Dầu-không khí bôi trơn cho vòng bi hỗ trợ của vòng bi cuộn

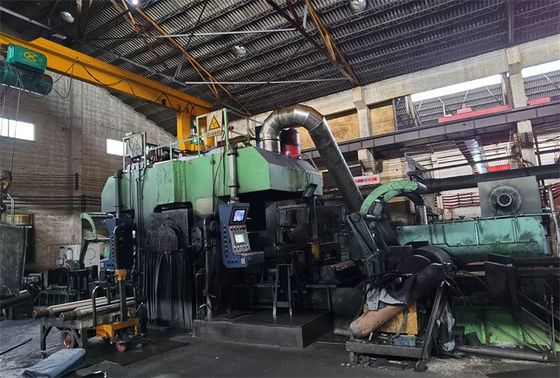

850 4Hi cao thủy lực AGC đảo ngược máy cán lạnh.
