Thông tin chi tiết sản phẩm:
|
| Tên: | Dây chuyền sản xuất ống thép carbon nhẹ | Đầu vào: | Thép nhân sự, dải thép mạ kẽm |
|---|---|---|---|
| đầu ra: | Ống Φ25.4~Φ89mm | tốc độ sản xuất: | 30-90m/phút |
| Diện tích đất: | 65m x 6m | thợ hàn HF: | Trạng thái rắn 350KW |
| cắt: | cưa lạnh | dụng cụ: | con lăn Cr12 |
| công nghệ tạo hình: | 7 + 5 cuộn ngang | trục lăn: | Ngang 80mm |
| Làm nổi bật: | Dây chuyền cán ống thép cacbon nhẹ,Dây chuyền cán ống thép cacbon HG 76,xưởng cán ống thép cacbon 89mm |
||

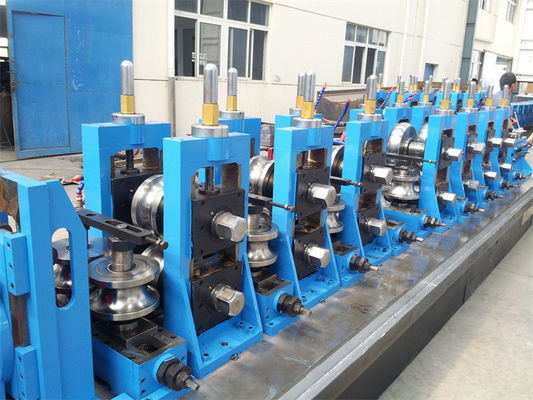

Dây chuyền sản xuất ống thép carbon nhẹ với cưa cắt lạnh (HG 76)
Các đường ống do ERW Pipe Mills sản xuất:
Ống sưởi điện, ống tủ lạnh, ống ô tô, ống cơ sở thể thao, ống nội thất, ống làm mát, ống cấp áp suất, ống xây dựng, ống cấu hình, ống ERW phổ biến vì tốc độ làm ống cao và chất lượng ống tốt.
Phân loại dây chuyền sản xuất ống HG 76:
| Nguyên liệu thô | |
| thép carbon thấp, thép hợp kim thấp, HR hoặc CR, thép mạ kẽm Độ bền kéo: σb≤600Mpa Điểm năng suất: σs≤315MPa 0,8 - 4,0 x φ 25,4 - 89mm, ID508mm OD1800mm, 4,5T |
|
| đường ống đã hoàn thành | |
|
Kích thước ống tròn:0,8 - 4,0 x φ 25,4 - 89mm. 20×20mm~70×70mm * 0,8mm~3,0mm 15×30mm~80×60mm * 0,8mm~3,0mm(a:b≤2:1) |
|
| Thông số máy | |
| Một trục gáTrang trí, mở rộng thủy lực, phanh khí Thiết bị hàn đối đầu, hàn TIG tự động Ắc quy xoắn ốc ngang,Φ5m, cho ăn 200m/phút, 45KW Bộ định hình & Định cỡ, 132KW x 2 DC, trục ngang 7+5, trục đứng 8+5, dẫn đường may, trục ép 3 trục Máy cưa bay ma sát nóng,Φ600×70×3.0lưỡi cưa, 52KW Chạy ra bàn 11m (một bên),3KW 3Máy hàn HF trạng thái rắn 50KW, 1 bộ Con lăn, theo kích thước đường ống của khách hàng Tổng công suất lắp đặt: 750KW Tốc độ đường truyền: 30-90m/phút |

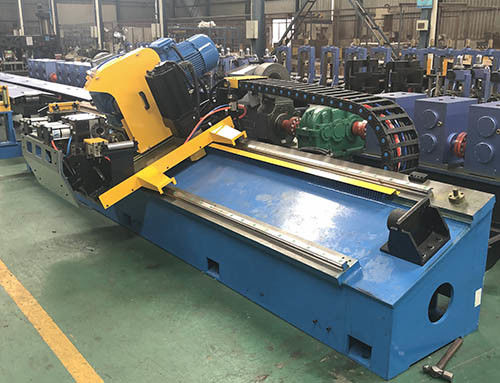

Đặc điểm kỹ thuật cưa lạnh HG76:
Độ dày ống: 1.2~3.5mm Chiều dài cắt: 4~8m Độ chính xác cắt: ±2 mm
Gờ: Tối đa 0.2mm, Kích thước lưỡi cưa: OD650mm×ID50mm×3.0~3.5mm
Kẹp thủy lực, động cơ theo dõi servo YASKAWA 15KW, động cơ cấp liệu servo 2.9KW, động cơ quay lưỡi 15KW.
Tốc độ cắt: tối đa 100m/phút
Đặc điểm kỹ thuật của máy ống MÌN:
| Mô hình | Kích thước đường ống | Thợ hàn HF (KW) | Công suất động cơ (KW) | Tốc độ (m/phút) |
| mm x mm | ||||
| HG16 | Ф(7-20) x (0,2-0,5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0,35-1,3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0,6-2,0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0,8-2,5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0,8-3,0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1,2-4,0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1,5-4,5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1,5-4,5) | 300 | 160 x 2 | 30-70 |
| HG125 | Ф(50-165)x(2,0-5,0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
