Thông tin chi tiết sản phẩm:
|
| tên: | Máy cân bằng lực căng Skin Pass 2Hi 4Hi Dây chuyền cán | Nguyên liệu đầu vào: | cuộn thép ủ mềm |
|---|---|---|---|
| độ dày đầu vào: | 0,2-2,0mm | Chiều rộng đầu vào: | Tối đa 1000mm |
| Trọng lượng cuộn: | tối đa 20T | tốc độ dòng: | 500 dặm/phút, 800 dặm/phút |
| Chiều dài: | Trong vòng 5% | lực lăn: | 6000KN |
| Căng giãn: | 120KN | Máy nghiền da: | 4Xin chào |
| Cuộn làm việc: | Φ 330 × 1150 mm | Cuộn hỗ trợ: | Φ680 × 1120 mm |
| Diện tích đất: | Chiều dài 23m, chiều rộng 10m | Tổng công suất: | 1300KW |
| Làm nổi bật: | Máy điều chỉnh căng của cuộn dây thép không gỉ,2Hi Tăng độ cao,4Hi Tăng độ cao |
||

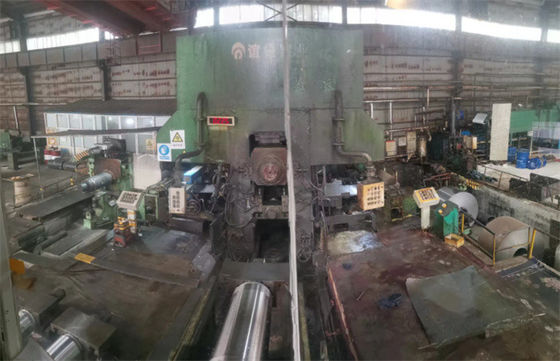

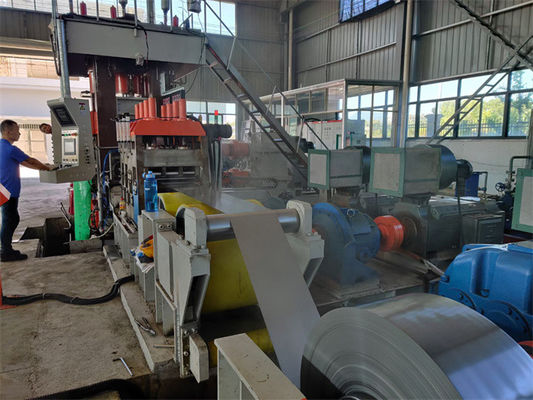

Đường dây máy cuộn 2Hi 4Hi cho cuộn thép không gỉ
Lời giới thiệu
Ưu điểm của bộ điều hòa căng thẳng:
Quá trình làm việc:
Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading
Các thông số:
Sản phẩm hoàn thiện:
Thành phần:
| Điểm | Chi tiết. | Qty | |
| Phần mở vòng | |||
| 1 | Chuẩn bị yên ngựa | 1 bộ | |
| 2 |
Xe tải cuộn dây |
1 bộ | |
| 3 |
Máy mở cuộn nổi |
Φ508×1150mm | 1 bộ |
| 4 |
Cơ sở lái xe |
1 phần trăm | |
| 5 |
Cơ sở nổi |
1 phần trăm | |
| 6 |
Cánh tay hỗ trợ |
1 bộ | |
| Phần nhập | |||
| 1 |
Cuộn cuộn vào |
1 bộ | |
| 2 |
Bảng xẻ |
1 bộ | |
| 3 |
Cắt vào |
1 bộ | |
| 4 |
Vòng cuộn lệch |
2 bộ | |
| Năng lượng đầu vào S cuộn | |||
| 1 |
Cuộn S căng |
Cuộn căng Φ800×1150 |
2pcs |
| 2 | Cơ sở cuộn căng | 1 phần trăm | |
| 3 |
Cơ sở lái xe |
1 phần trăm | |
| 4 |
S cuộn cuộn máy nén |
1 bộ | |
| Máy đệm da | |||
| 1 |
Thang lăn |
Cột đứng 350 × 450 mm |
1 bộ |
| 2 |
Máy cuộn |
Φ330×1150 mm | 1 bộ |
| 3 |
Cuộn hỗ trợ |
Φ680×1120 mm | 1 bộ |
| 4 |
Các bình thủy lực cho việc uốn cong cuộn, hỗ trợ cán cân cuộn |
1 bộ | |
| 5 |
Thiết bị trước nhà máy |
Bao gồm cuộn ổn định, cuộn chống nếp nhăn, vv |
1 bộ |
| 6 |
Thiết bị sau khi xay |
Bao gồm cuộn ổn định, cuộn chống nếp nhăn, vv |
1 bộ |
| 7 |
Thiết bị thay đổi cuộn thủy lực |
Đối với thay đổi cuộn công việc, thay đổi cuộn hỗ trợ |
1 bộ |
| Năng lượng đầu ra S cuộn | |||
| 1 |
Cuộn S căng |
Vòng xoay căng Φ800×1150 | 2 bộ |
| 2 | Cơ sở cuộn căng | 1 phần trăm | |
| 3 |
Cơ sở lái xe |
1 phần trăm | |
| 4 |
S cuộn cuộn máy nén |
1 bộ | |
| Phần ra | |||
| 1 |
Cuộn hỗ trợ lệch |
1 bộ | |
| 2 |
Vòng cuộn kéo ra |
1 bộ | |
| 3 |
Tải ra |
1 bộ | |
| 4 |
Bảng xẻ |
1 bộ | |
| 5 |
Vòng lăn khuynh hướng thoát |
1 bộ | |
| Máy quay lại | |||
| 1 | Máy quay lại | Φ508×1150mm | 1 bộ |
| 2 | Cơ sở lái xe | 1 phần trăm | |
| 3 | Cánh tay hỗ trợ | 1 bộ | |
| 4 | Xe thả cuộn dây | 1 bộ | |
| 5 | Chiếc lưng xe cuộn | 1 bộ | |
| Động cơ, máy giảm tốc, khớp chung | |||
| 1 |
Động cơ mở cuộn |
Z4-280-21 110kW | 1 bộ |
| 2 |
Động cơ quay lại |
Z4-280-21 110kW | 1 bộ |
| 3 |
4# Động cơ cuộn S |
Z4-250-11 110kW | 2 bộ |
| 4 |
3# Động cơ cuộn S |
Z4-280-21 200kW | 2 bộ |
| 5 |
Động cơ máy bọc da |
Z4-355-32 400kW | 1 bộ |
| 6 |
4# Máy giảm cuộn S |
NGW102-20 | 1 bộ |
| 7 |
3# Máy giảm cuộn S |
NGW122-20 | 1 bộ |
| 8 |
Máy cắt giảm máy xay chính |
ZLY355-8 | 1 bộ |
| 9 |
Các khớp phổ biến |
Loại SWC | 1 phần trăm |
| 10 |
Đường ray tuyến tính |
GGB85AB | 4 bộ |
| Vật liệu hỗ trợ | |||
| 1 |
Vít neo mặt đất |
Với máy |
1 bộ |
| 2 |
Nệm đệm |
Với máy |
1 bộ |
| 1 |
Hệ thống AGC áp suất cao |
Bao gồm xi lanh AGC áp suất cao, Trạm thủy lực áp suất cao và điều khiển điện |
|
| 2 |
Hệ thống thủy lực áp suất bình thường |
||
| 3 |
CPC tự động tập trung |
Hệ thống CPC tự động |
|
| 4 |
Hệ thống thông qua da ướt |
||
| 5 |
Hệ thống điều khiển điện |
Máy điều khiển DC Siemens 6RA80 |
|
| 6 | Máy hàn | 1 bộ | |
| 7 | Máy bôi dầu điện tĩnh | 1 bộ | |
| 8 |
Cửa hàng an toàn và báo động |
1 bộ | |
| 9 |
Các đường ống thủy lực, dây cáp điện |
1 bộ | |
| 10 |
Vật liệu lắp đặt |
Khách hàng chuẩn bị các đường ống thủy lực, cáp điện, nhà cung cấp cung cấp danh sách chi tiết |
|
