Máy cán nguội AGC thủy lực chính xác cao có thể đảo ngược Tandem

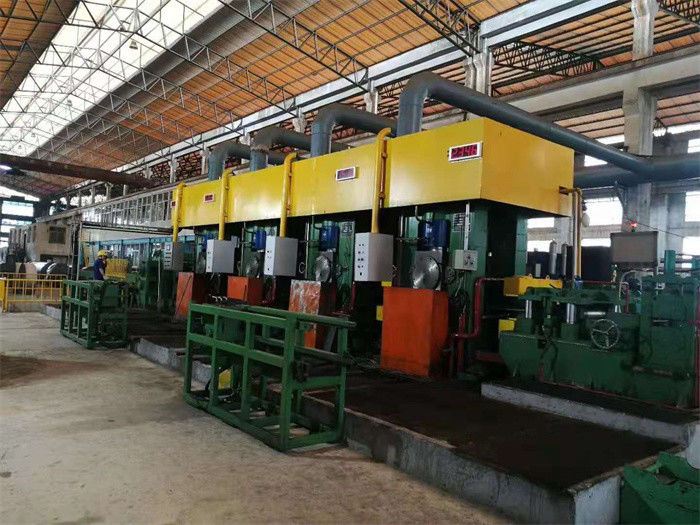

Máy cán nguội AGC thủy lực chính xác cao có thể đảo ngược hoặc song song

Máy cán thủy lực AGC ngày càng trở nên phổ biến trong ngành cán dải kim loại nhờ độ chính xác cao, tốc độ cao và khả năng tự động hóa cao

Vít xuống của Cán Mill có các tùy chọnloại cơ khí và loại AGC thủy lực,

• loại cơ khíbao gồm động cơ, bộ giảm tốc, phanh, vít giun, đệm hình cầu, v.v.cuộn trên có thể được điều chỉnh nhanh chóng và thường xuyên với hành trình lớn và không có tải trọng lăn, cấu trúc đơn giản hơn và bảo trì dễ dàng hơn, hệ thống truyền động phức tạp và độ nhạy thấp hơn, không phù hợp với tốc độ cao, độ chính xác cao.
• Trục vít thủy lực bao gồm xi lanh thủy lực, van servo, hệ thống thủy lực, cũng như đồng hồ đo kiểm tra và hệ thống điều khiển máy tính, không có cấu trúc truyền động phức tạp.

Máy ép thủy lực lên hoặc xuống hệ thống máy cán nguộiNhân vật:

1. Hệ thống ép thủy lực AGC với điều khiển tự động, bao gồm xi lanh ép thủy lực, hệ thống điều khiển AGC, trạm thủy lực, đồng hồ đo độ dày, với các chức năng điều khiển vị trí khe hở con lăn liên tục, điều khiển áp suất không đổi và điều khiển điều chỉnh độ nghiêng tự động.
2. Hệ thống điều khiển tự động máy tính CPU
3. Màn hình cảm ứng HIM để hiển thị động, cài đặt thông số cán, cảnh báo sự cố và in báo cáo.
4. Ổ đĩa kỹ thuật số DC hoặc tần số AC
5. Truyền động các con lăn giữa (dẫn động riêng con lăn giữa trên và con lăn giữa dưới.
6. điều khiển làm mát con lăn được chia thành năm vùng, điều khiển lưu lượng nước được làm mềm
7. con lăn làm việc điều khiển uốn dương/âm
8. Đặt trước chuyển con lăn giữa và điều khiển uốn cong con lăn giữa
9. thiết lập điểm không của đường tâm lăn bằng nêm.
10. con lăn làm việc và con lăn giữa thiết bị thay đổi nhanh
11. tự động điều chỉnh tốc độ lăn và lực căng
12. Các biện pháp bảo vệ trong trường hợp đứt dải, báo động tai nạn và dừng khẩn cấp.
13. dầu khí bôi trơn cho các con lăn làm việc, con lăn giữa và con lăn dự phòng.
14. Vòng bi lăn cho con lăn dự phòng
15. Máy đo độ dày tia X
16. Liên kết quy trình cán và báo động lỗi được điều khiển bởi PLC
17. Cài đặt trước quy trình cán, kiểm tra, hiển thị và báo động các thông số quy trình cán và các thông số quan trọng của máy

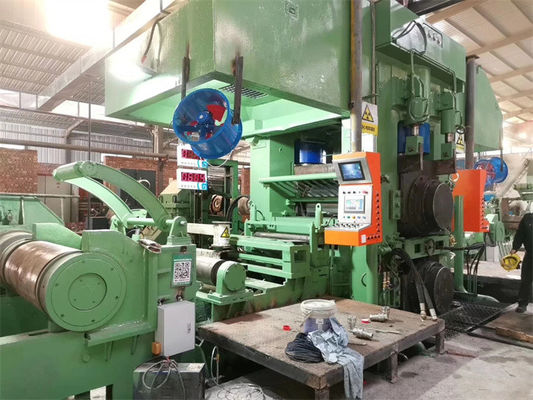

LấyMáy cán nguội có thể đảo ngược 600 bốn con lăn (4 cao) cho dải théplên đến 500mm với cấu hình AGC thủy lực chẳng hạn.

Quy trình làm việc:
Bộ tháo cuộn 10T, bộ nạp kẹp và bộ ép thẳng 5 con lăn, Bộ thu hồi thứ nhất, Máy nghiền đảo ngược AGC 4 Hi thủy lực, Bộ thu hồi thứ 2.
