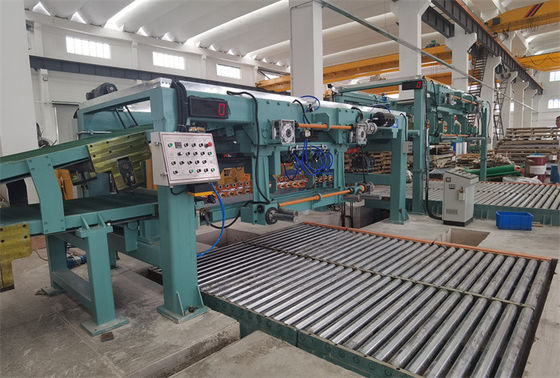

Dây chuyền cắt theo chiều dài bằng dao cắt quay

Dây chuyền cắt theo chiều dài bằng dao cắt quay
Basic Properties
country of origin
Vô Tích, Trung Quốc
Brand Name
Jinye
PRODUCT MODEL
Bay (0,3-3) x 1000
Trading Properties
MOQ
1 bộ
Packing
40HC x 3
period for dispatch
120-150 ngày
payment method
T/T

Product Details

Làm nổi bật:

Đường cắt bay 200mm theo chiều dài

,

Đường cắt bay không gỉ theo chiều dài

,

Đường cắt bay 220KW theo chiều dài

Name: Rotary Shear Fly Cắt theo chiều dài Thép không gỉ
Sheet Material: Inox 304,, 316, hợp kim kẽm
Sheet Thickness: 0,3-3mm
Sheet Width: 200-1000mm
Coil ID: 508mm, 610mm
Coil OD: 1800mm
Coil Weight: 15T
Cutting Speed: 80 chiếc 1m mỗi phút
Cutting Length: 200-3000mm
Cutting Style: cắt bay quay
Leveler: 6h
Total Power: 220kW
Land Area: 28m x 8m
Feeding Direction: khách hàng quyết định
Product Brief
Dây chuyền cắt theo chiều dài bằng dao cắt quay tự động cho thép không gỉ 0.3-3 X 1000 Dây chuyền cắt theo chiều dài bằng dao cắt quay, do công ty chúng tôi sản xuất, có tốc độ cao và độ chính xác cao, đặc biệt thích hợp để cắt kim loại tấm mỏng và ngắn: Cắt bay phù hợp với việc cắt các cuộn thép t...
Product Description

Dây chuyền cắt theo chiều dài bằng dao cắt quay tự động cho thép không gỉ 0.3-3 X 1000



Dây chuyền cắt theo chiều dài bằng dao cắt quay, do công ty chúng tôi sản xuất, có tốc độ cao và độ chính xác cao, đặc biệt thích hợp để cắt kim loại tấm mỏng và ngắn:

  • Cắt bay phù hợp với việc cắt các cuộn thép tấm mỏng có chiều dài lớn (hàng nghìn mét).
  • Tần số cắt bay có thể lên đến 150 lần/phút. Tốc độ dây chuyền 80 -100m/phút
  • Cắt tấm ngắn có nghĩa là cắt liên tục với tần số cao, năng suất cao.
  • Độ chính xác cao 6 Máy san phẳng, máy cán màng, bộ xếp chồng kép là sự sắp xếp sản xuất cao.
  • Dây chuyền cắt bay cho 0.3 -3.0mm x 1000mmW x 200 -3000mmL.
  • Việc điều chỉnh các con lăn san phẳng là tự động bằng cách sử dụng các con lăn hỗ trợ ép servo.

Thông số:

Vật liệu thô đầu vào và Sản phẩm hoàn thiện
Nguyên vật liệu Thép không gỉ cán nóng / cán nguội
Tính chất cơ học Độ bền kéo σb≤800Mpa, σs≤550Mpa
Độ dày 0.2-2.0mm, 0.3-3.0mm
Chiều rộng 200mm-1000mm (Tối đa)
Đường kính ngoài cuộn ≤Φ1500,1800mm
Đường kính trong cuộn Φ508mm (mở rộng đến Φ610mm với miếng đệm)
Trọng lượng tối đa 10 tấn, 15 tấn, 20 tấn
Chiều dài tấm 200 - 3000mm
Dung sai chiều dài L 0 = 1M±0.3 mm (vận tốc đồng đều)
L 0 = 1 M±0.4 mm (tăng tốc / giảm tốc)
Dung sai chiều dài đường chéo L 1 = 1M±0.5mm
Chiều cao xếp chồng 650mm Tối đa (giá đỡ bằng gỗ cao khoảng 150mm)
Trọng lượng xếp chồng tối đa 5 tấn



  Thông số CTL bay
1 Tốc độ tuyến tính 0-80 m/phút
2 Tốc độ luồn 0-15 m/phút
3 Nguồn điện 380V / 50Hz / 3PH
4 Công suất lắp đặt Khoảng 220KW
5 Cách cắt ngang Cắt ngược bằng hai dao bay
Cắt theo dõi cơ chế cắt
6 Cách điều khiển AC, CNC và Điều khiển PLC
7 Động cơ truyền động a. Động cơ xả cuộn: AC 30KW b. Động cơ san phẳng: AC 75KW

c. Động cơ Servo cắt bay:

AC 90KW



Thành phần:

  Mục Số lượng
1 Trạm nạp 1
2 Xe nạp 1

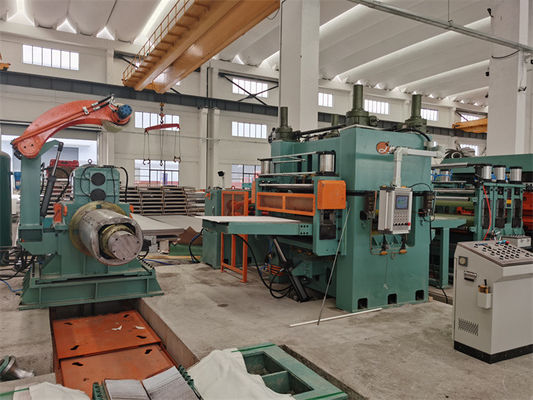

3 Máy xả cuộn 1
4 Máy san phẳng chính xác (19 con lăn) 1
5 Thiết bị cấp liệu Servo (Bao gồm thiết bị cán màng) 1

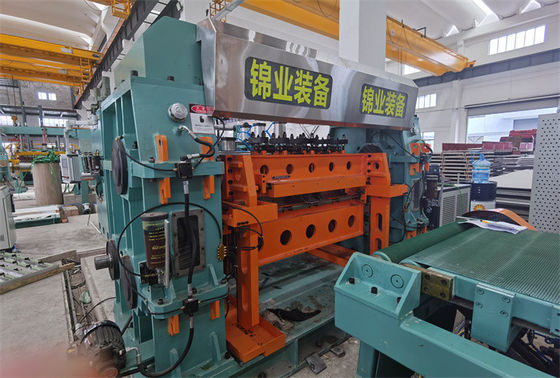

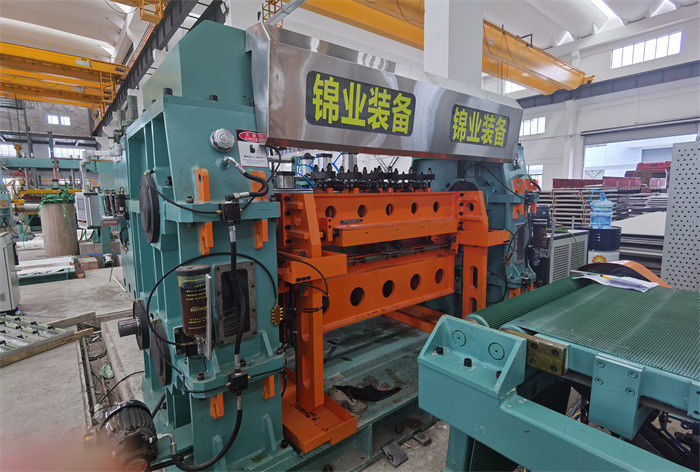

6 Máy cắt bay tốc độ cao quay 1
7 Băng tải ba giai đoạn 1
8 1st Máy xếp chồng tấm tự động 1
9 2nd Máy xếp chồng tự động 1
10 Hệ thống thủy lực 1
11 Hệ thống khí nén 1
12 Hệ thống bôi trơn 1
13 Hệ thống điện 1



Đặc điểm:

  1. Dây chuyền cắt theo chiều dài là để tạo ra các tấm thép phẳng có chiều dài nhất định bằng cách san phẳng và cắt theo chiều dài, bao gồm máy xả cuộn, máy san phẳng, máy cắt quay, máy xếp chồng, v.v. với các chức năng phụ trợ như nạp cuộn, đo chiều dài, tráng màng, giao và xuất tấm, v.v.
  2. Quá trình làm việc là xả cuộn, san phẳng 19 con lăn 6hi, đo chiều dài, cắt bằng dao cắt quay, các tấm cắt đi đến máy xếp chồng đầu tiên cho đến khi số lượng xếp chồng đạt đến số lượng đặt trước, sau đó chuyển thủ công sang máy xếp chồng thứ hai. Trong khi các tấm đang đi đến máy xếp chồng thứ hai, xuất các tấm trên bàn nâng đầu tiên bằng bàn lăn và sau đó máy xếp chồng đầu tiên trở lại trạng thái làm việc. Bằng cách này, việc cắt một cuộn thép có thể tiếp tục liên tục.
  3. Quá trình làm việc là tự động, áp dụng điều khiển servo PLC và HMI. trên màn hình cảm ứng, có thể đặt kích thước tấm, số lượng chiếc, tính toán trọng lượng tấm, hơn nữa, có các chức năng: đặt tốc độ cấp liệu, đặt chiều dài cấp liệu, đặt số lần cấp liệu, trao đổi giữa thủ công và tự động, tự động khởi động, tự động dừng, tạm dừng, bộ đếm về không, nút fwd-rwd, cắt lên-xuống, báo động lỗi, v.v.
  4. Các con lăn tráng crôm, con lăn PU, quạt gió, v.v. đóng vai trò bảo vệ bề mặt tấm khỏi bị hư hại.
  5. Ngoại trừ việc luồn thủ công, tất cả đều hoạt động tự động.

Dây chuyền cắt theo chiều dài bằng dao cắt quayDây chuyền cắt theo chiều dài bằng dao cắt quay
