Stainless Steel Fly Shear cắt theo chiều dài
Product Details
6Hi cắt đến đường dài
,SUS cắt đến đường dài
,thép không gỉ cắt theo chiều dài đường dây
Tự động quay cắt đứt bay cắt theo chiều dài đường thép không gỉ 0,3-3 X 1000

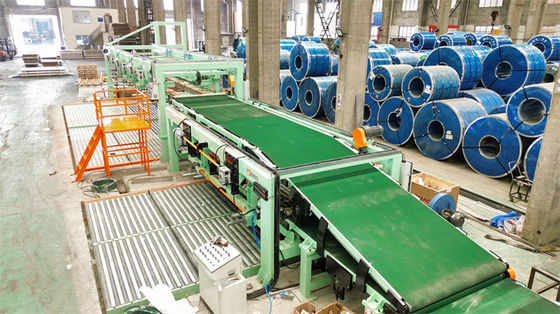

6Hi Leveler Rotary Shear Fly Shear Cut To Length Line SUS Stainless Steel 0.2 - 2 X 850
Rotary Shear Fly cắt theo chiều dài, được thực hiện bởi công ty của chúng tôi là tốc độ cao độ chính xác cao, đặc biệt là phù hợp với mỏng tấm cắt ngắn tấm kim loại:
- Mời cắt là phù hợp cho mỏng tấm cuộn dài (hàng ngàn mét) cắt.
- Tần số cắt bay có thể lên đến 150 lần / phút.
- Tắt tấm ngắn có nghĩa là cắt liên tục tần số cao năng suất cao.

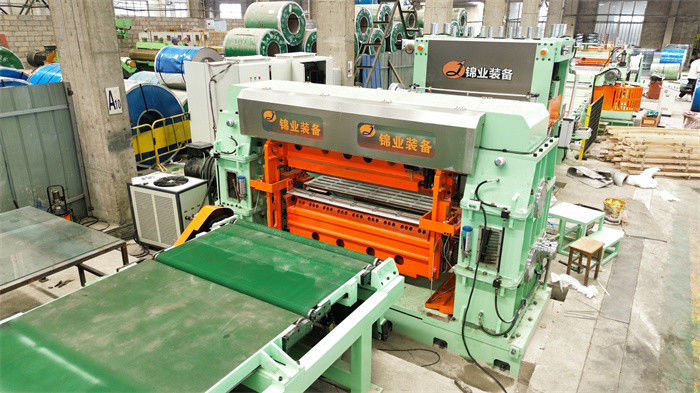

- Độ chính xác cao 6High leveler, laminator phim, double stackers là sự sắp xếp sản xuất cao.
- Dòng cắt ruồi cho 0,3 -3,0mm x 1000mmW x 200 -3000mmL.
- Việc điều chỉnh cuộn cán bằng là tự động bằng cách áp dụng cuộn hỗ trợ.
Các thông số:
| Vật liệu thô đầu vào và sản phẩm hoàn thiện | |
| Vật liệu thô | Thép không gỉ lăn nóng / lạnh |
| Tài sản cơ khí | Độ bền kéo σb≤800Mpa, σs≤550Mpa |
| Độ dày | 0.2-2.0mm, 0.3-3.0mm |
| Chiều rộng | 200mm-1000mm (tối đa) |
| Tốc độ quá liều. | ≤ Φ1500,1800mm |
| Chứng nhận cuộn dây. | Φ508mm (tăng lên Φ610mm với ván) |
| Trọng lượng tối đa | 10 tấn, 15 tấn, 20 tấn |
| Chiều dài trang giấy | 200 - 3000mm |
| Sự dung nạp về chiều dài | L0= 1M±0,3 mm (tốc độ đồng đều) |
| L0= 1 M±0,4 mm (thăng / chậm) | |
| Độ khoan dung chiều dài đường chéo | L1= 1M±0,5mm |
| Chiều cao xếp chồng | 650mm tối đa (nâng cao bằng gỗ khoảng 150mm) |
| Trọng lượng xếp chồng tối đa | 5 tấn |
| Các thông số CTL bay | ||
| 1 | Tốc độ tuyến tính | 0-80 m/min |
| 2 | Tốc độ lắp ráp | 0-15 m/min |
| 3 | Cung cấp điện | 380V / 50Hz / 3PH |
| 4 | Năng lượng lắp đặt | Khoảng 220KW |
| 5 | Đường cắt ngang | Hai con dao bay chống cắt |
| cắt cơ chế cắt đường ray | ||
| 6 | Cách điều khiển | Điều khiển AC, CNC và PLC |
| 7 | Động cơ truyền động | a. Động cơ giải coil: AC 30KW b. Động cơ làm bằng: AC 75KW |
|
c. Máy chạy bằng máy kéo bay: AC 90KW |
||
Thành phần:
| Điểm | Qty | |
| 1 | Trạm tải | 1 |
| 2 | Xe tải | 1 |
| 3 | Máy cắt dây | 1 |
| 4 | Máy làm bằng chính xác (19 cuộn) | 1 |
| 5 | Thiết bị cấp năng lực (bao gồm cả thiết bị sơn) | 1 |
| 6 | Máy cắt máy quay tốc độ cao | 1 |
| 7 | Ba giai đoạn dây chuyền vận chuyển | 1 |
| 8 | 1thMáy xếp giấy tự động | 1 |
| 9 | 2ngMáy xếp chồng tự động | 1 |
| 10 | Hệ thống thủy lực | 1 |
| 11 | Hệ thống khí nén | 1 |
| 12 | Hệ thống bôi trơn | 1 |
| 13 | Hệ thống điện | 1 |
Nhân vật:

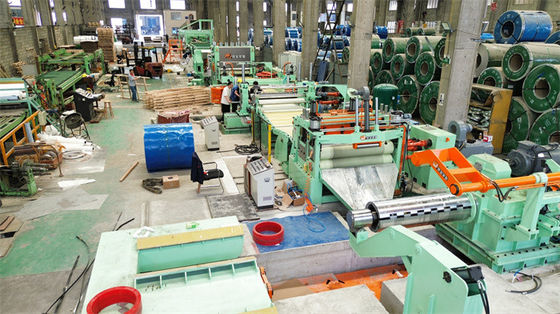

- Đường cắt theo chiều dài là để tạo ra một chiều dài nhất định của tấm thép phẳng bằng cách làm bằng và cắt theo chiều dài, bao gồm uncoiler, leveler, quay cắt, stacker,v.v. với chức năng phụ trợ của việc tải cuộn dây, đo chiều dài, lớp phủ phim, phân phối và sản xuất tấm, vv
- Quá trình làm việc là uncoiling, 19 cuộn 6hi leveling, đo chiều dài, quay fly cắt cắt, các tấm cắt đi đến stacker đầu tiên cho đến khi số lượng stacking đạt số lượng đặt trước,sau đó tự động chuyển sang stacker thứ haiTrong khi các tấm đang đi đến stacker thứ hai, đầu ra các tấm trên bàn nâng đầu tiên bằng bảng cuộn và sau đó đầu tiên stacker trở lại trạng thái làm việc.cắt một cuộn dây thép có thể liên tục diễn ra.
- Quá trình làm việc là tự động, áp dụng PLC điều khiển servo và HMI.on màn hình cảm ứng, có thể thiết lập kích thước tấm, số lượng PC, tính toán trọng lượng tấm, hơn nữa có các chức năng: thiết lập tốc độ cho ăn,Đặt chiều dài cho ăn, đặt số ăn, trao đổi giữa tay và tự động, tự động khởi động, tự động dừng lại, tạm dừng, đếm không, nút fwd-rwd, cắt lên xuống, báo lỗi, vv
- Các cuộn phủ chrome, cuộn PU, thổi, vv đóng vai trò bảo vệ bề mặt tấm khỏi bị tổn thương.
- Ngoại trừ việc thắt dây bằng tay, tất cả đều hoạt động tự động.
