Máy thu hồi trang trí 15T cho dây chuyền rạch cuộn kim loại

Máy thu hồi trang trí 15T cho dây chuyền rạch cuộn kim loại

Dây chuyền xén cuộn thép bao gồm máy tháo cuộn, máy xén và máy thu hồi.

• Máy tháo cuộn: tải cuộn thép lên trục gá tháo cuộn, mở đầu cuộn và tháo cuộn trong quá trình rạch.

1. Máy Uncoiler có các loại: trục gá đơn công xôn, trục gá đơn có tay đỡ, trục gá kép có bậc, trục gá côn kép.
2. Trục gá đơn Cantilever là sự mở rộng thủy lực hoặc trục gá cho tải trọng nhẹ trong cuộn 5T
3. Trục gá đơn có tay đỡ: mở rộng thủy lực và cánh tay lắc lư hỗ trợ trục gá, cho tải trọng trong vòng 20T.
4. Trục cuốn kép bậc: hai trục cuốn quay đối diện nhau, mỗi trục cuốn có 2 hoặc 3 bậc, việc đóng mở 2 trục cuốn bằng thủy lực, dùng cho cuộn tôn mỏng tải trọng 20-35T.
5. Trục côn kép: Trục côn không bậc dùng cho tôn dày chịu tải 20-40T.

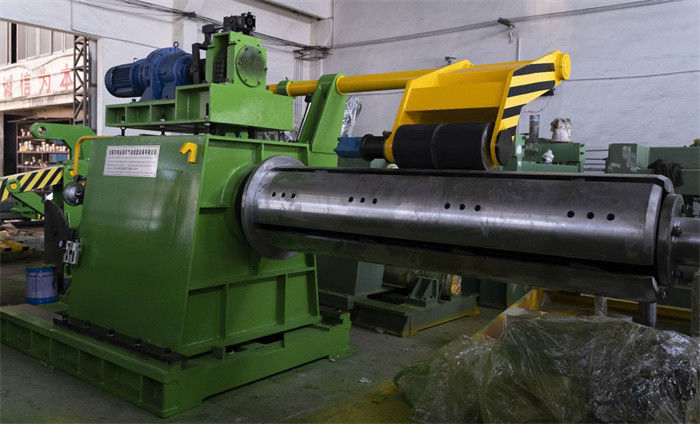

• Máy recoiler: tua lại các dải khe trên trục gá của bộ giật, nó bao gồm bộ tách ép, trục gá mở rộng, động cơ truyền động và hộp số truyền động, tay đỡ, bộ đẩy.

1. Đối với cuộn tôn mỏng, inox, nhôm tấm, trục cuốn giật là dạng liền, để bảo vệ các dải thép bên trong các lớp.
2. Các dải thép cuộn lại gọn gàng theo lớp và các cạnh, kính thiên văn trong vòng 0,5mm
3. Bộ phận tách báo chí là overarm hoặc khung đứng.dải phân cách overarm được lắp đặt trên đế bộ giật, trong khi khung đứng đứng bên cạnh với cánh tay ấn xuống trên các cuộn dây có rãnh.Loại thứ nhất dùng để tách các dải có độ dày nhỏ, loại thứ hai phù hợp với các dải dày.Bộ tách overarm có thể lắc lư thủy lực hoặc lên xuống thẳng đứng thủy lực.

Máy rạch tấm mỏng cần rạch tốc độ cao 120m/phút, 150m/phút, 200m/phút, do đó khoảng nửa giờ có thể rạch một cuộn, cộng thêm

Cơ chế hiệu quả được bố trí để rút ngắn thời gian, thời gian tải, luồng và dỡ hàng có thể hoàn thành trong vòng 10 phút, mỗi 8 giờ có thể rạch 10cuộn (10cuộn x 15T = 150T).

Thông số:
