Dây chuyền rạch thép tấm tốc độ cao có độ chính xác cao với máy cắt đôi tự động

Dây chuyền rạch thép tấm tốc độ cao có độ chính xác cao với máy cắt đôi tự động
Basic Properties
country of origin
Vô Tích, Trung Quốc
Brand Name
Jinye
PRODUCT MODEL
(0,3-3) x 1500
Trading Properties
MOQ
1 bộ
Packing
4x40HC
period for dispatch
120 -180 ngày
payment method
L/C, T/T
Supply Capacity
10 Bộ mỗi năm

Product Details

Làm nổi bật:

Đường rạch kim loại có độ chính xác cao

,

Đường rạch kim loại rộng 300mm

,

Đường rạch tấm rộng 1500mm

Product Name: Dây chuyền rạch thép tấm tốc độ cao có độ chính xác cao với máy cắt đôi tự động
Material: cán nguội, tấm cuộn GI
Coil Width: 300-1500mm
Coil Thickness: 0,3-3mm
Coil Weight: 25T
Coil ID, OD: 508mm, 2000mm
Number Of Slitting: 1mm x 30 dải
Slitting Speed: 0-150m/phút
Double Slitters: Thay đổi nhanh chóng
Coils Unloading: cửa quay
Land Area: 28m x 13m
Total Power: 320kw
Recoil Mandrel: 508mm
Product Brief
Đường cắt thép tấm chính xác cao với máy cắt đôi thay đổi nhanh Máy cắt đôi là giải pháp tốt cho các nhà máy chế biến cuộn dây kim loại để sản xuất cuộn dây rạn cao, bởi vì các máy cắt đôi trao đổi với nhau nhanh chóng, chỉ mất khoảng 15 phút.Không có đôi tay cắt, một công nhân có tay nghề mất 1-2 ...
Product Description

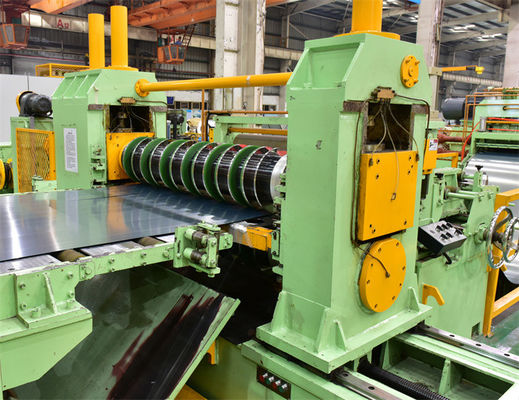

Đường cắt thép tấm chính xác cao với máy cắt đôi thay đổi nhanh



Máy cắt đôi là giải pháp tốt cho các nhà máy chế biến cuộn dây kim loại để sản xuất cuộn dây rạn cao, bởi vì các máy cắt đôi trao đổi với nhau nhanh chóng, chỉ mất khoảng 15 phút.Không có đôi tay cắt, một công nhân có tay nghề mất 1-2 giờ để sắp xếp và điều chỉnh dao cắt và cách giữa các trục cắt của máy cắt trực tuyến,Toàn bộ dây cắt phải dừng lại và chờ cho máy cắt sẵn sàng với các công cụ cắt sắp xếp mớiNếu đôi cắt, trong thời gian này, một cuộn dây khác có thể được cắt.



Quá trình thay đổi nhanh:

1. mở khóa các khớp chung, mở máy ép thủy lực trên chân slitter trực tuyến.

2. máy móc trực tuyến slitter để đi ra khỏi sàn giao dịch.

3. động cơ di chuyển nền tảng để cho người khác slitter đối mặt với vị trí trực tuyến.

4. động cơ di chuyển slitter khác trực tuyến

5. chân máy nén thủy lực của slitter khác, kết nối trục truyền và khóa.

6. trước khi thay đổi, các công cụ cắt đã được lắp đặt và điều chỉnh.



Chúng tôi cung cấp

một bộ 3x1250 dây cắt đôi đến Philippines

một bộ 4x1850 đôidây cắtđến Nam Phi,

Một bộ 3 x 1600 máy cắt đôi cắt dây đến Indonesia

một bộ 3x2000 đầu cắt kép cho Việt Nam,

một bộ đầu cắt đôi 6x1700 cho Nga,

Một bộ 6x2000 máy cắt đôi cho Ấn Độ

Một bộ 8x2000 máy cắt đôi cắt dây đến Algeria





Thiết kế đôi slitters của chúng tôi cung cấp hiệu suất rất xuất sắc:

  • Một cái đầu cắt đang làm việc trên đường dây, công nhân sắp xếp dao đĩa và khoảng cách trên máy cắt khác.
  • Sau khi sắp xếp, tự động kiểm tra khoảng trống dao để đúng.
  • Chuyển đổi double slitters trên sàn giao dịch trong chế độ Jog
  • Quá trình này chỉ mất một phần tư thời gian.



Khi khách hàng muốn cắt một phạm vi thước lớn của cuộn dây thép, như 0,3-6mm, 0,4-8mm, chúng tôi làm cho hai slitters mang nhiệm vụ cắt khác nhau, một slitter là để cắt các tấm cuộn dây mỏng,máy cắt khác lớn hơn để cắt các tấm cuộn dày hơn.

Chúng tôi cung cấp 6x1600 máy cắt đôi, với một máy cắt 0,3-3mm và máy cắt 2-6mm khác.anh ta sẽ nhận được kết quả cắt tốt.



Hai máy cắt có thể được điều khiển bởi một động cơ truyền động và truyền tải, hoặc mỗi máy cắt có một động cơ và truyền tải có đầu cắt chạy ra và quay trở lại trên đường ray,không cần một nền tảng trao đổiNhưng, một nền tảng trao đổi là một điều bắt buộc khi cần nhiều hơn hai máy cắt cho một dây cắt.



Thành phần và tham số:

Không, không. Thành phần Các thông số
1 Xe cuộn dây cho ăn 20T
2 Máy mở cuộn hai nòng Φ508 mm, tải 20T
3 Pinch feeder và Five Roller Leveler Φ160 mm, 30KW
4 Máy cắt thủy lực 3 x 1500
5 Bàn cuộn hộp số Chiều dài 3000mm
6 hướng dẫn bên và Pres Roller Độ rộng 300-1500mm
7

Máy cắt

(cái đầu song sinh nhanh chóng trao đổi)

Φ220mm, 110KW +4KW x 3
8 Vòng tròn cạnh và Strips đuôi Press 4KW x 2
9 Bộ tích lũy hố Độ dài 4000mm
10 Máy tách trước, Máy kéo, cuộn cân bằng

Hai lần tách biệt, len cảm thấy căng thẳng

Φ320mm cuộn cong

11 ReCoiler (với đĩa tách, đẩy) Φ508mm, 132KW, tải 20T
12 Vòng cuộn xả xe tải 20T
13 Hệ thống thủy lực Van Rexroth, máy bơm Yuken
14 Hệ thống điều khiển điện Parker DC drive, PLC và màn hình cảm ứng

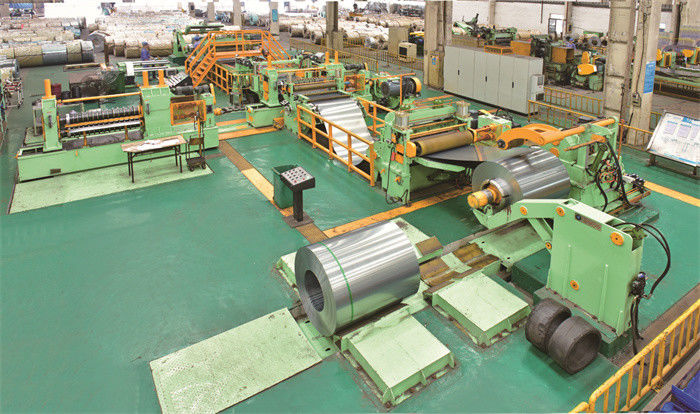

Dây chuyền rạch thép tấm tốc độ cao có độ chính xác cao với máy cắt đôi tự động
