Thép cuộn khổ lớn HR Thép đen Cắt theo chiều dài Máy

Thép cuộn khổ lớn HR Thép đen cắt theo chiều dàiMáy ( 5-20 x 2200)

Thép cuộn khổ lớn HR Black Steel cần cắt theo chiều dài:

1. Thép đen nóng: Q235, Q345, Q355, st37 -52, cường độ tấm thép Cường độ năng suất ≤350Mpa Độ bền kéo≤550Mpa

2. Đặc điểm kỹ thuật tấm khổ lớn: độ dày 5-20mm, chiều rộng 1000-2200mm, chiều dài cắt 2 -12m

3. San lấp mặt bằng hai lần: san lấp mặt bằng trước con lăn đường kính 250mm 2 trên 3 cuộn và máy san lấp mặt bằng 4 trên 5 cuộn 4cao.

4. Máy tháo cuộn: hai đầu, hai đế di chuyển theo chiều rộng của tấm cuộn.

5. Dụng cụ mở đầu cuộn: khung cổng lắp con lăn kéo đầu cuộn, cuộn thẳng đầu cuộn và tấm xẻng, có khả năng điều chỉnh tốt.

6. Xếp đĩa hoàn thiện: kẹp đĩa nạp vào giá xếp, đẩy đĩa đẩy đĩa ngay ngắn.

Thành phần và thông số:

Nhân vật:


1.Uncoiler/Decoiler

đường cắt nặng theo chiều dài xử lý các cuộn thép nặng khổ nặng.máy tháo cuộn có trục đôi và đế trượt chắc chắn.

Mỗi trục gá có ba bước, việc mở và đóng hai trục gá bằng xi lanh thủy lực.

Cơ chế căng ngược được lắp đặt trên đỉnh của đế tháo cuộn, để đảm bảo độ ổn định của việc tháo cuộn.

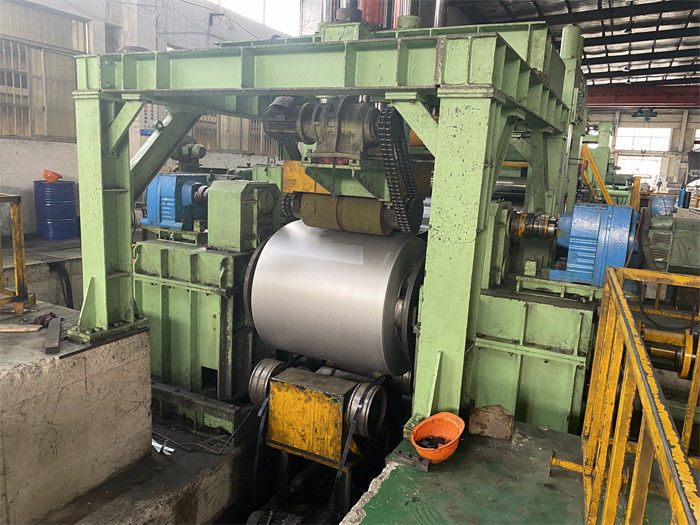

2. Dụng cụ mở đầu cuộn khung cổng

Khung cổng rất chắc chắn, có con lăn ép snubber, con lăn nắn thẳng trên đỉnh khung.
máy ép cuộn snubber thủy lực trên đầu cuộn thép và góc nhấn của nó có thể điều chỉnh được

Con lăn duỗi thẳng có thể trượt về phía trước để theo dõi đầu dải và làm thẳng nó.

Tấm xẻng được lắp đặt trên bộ làm phẳng sơ bộ hỗ trợ đầu cuộn dây trong khi làm thẳng đầu cuộn ép con lăn.

3. nâng cấp trước 2+5 đầu tiên

con lăn rất lớn và mạnh mẽ, giảm căng thẳng bên trong cuộn thép, bề mặt con lăn được làm cứng và mạ crôm

Để giảm ứng suất uốn không cuộn đến trạng thái thư giãn.

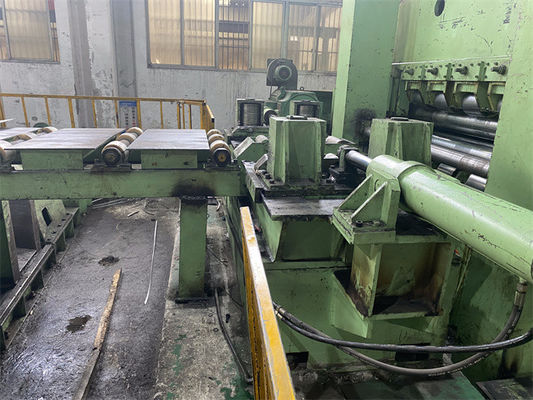

4. San lấp hạng nặng

số lượng máy san hạng nặng sẽ là 13 chiếc, 11 chiếc hoặc 9 chiếc, đường kính của con lăn sẽ là 180mm -230mm -300mm,
Khoảng cách và góc của con lăn trên và con lăn dưới có thể được điều chỉnh.

Không dừng san phẳng, máy san liên tục làm việc mà không cần ép tấm thép trong khi cắt đồng bộ, điều này tốt cho việc bảo vệ bề mặt tấm thép mà không để lại vết lăn

Khi cắt ngừng cắt, bộ cân bằng được giữ chặt và dừng dưới phép đo của bộ mã hóa.

5. Cắt thủy lực

Cắt theo dõi: Cắt tần số cao đồng bộ và khung chắc chắn, trạm thủy lực mạnh để cắt, động cơ servo lớn để chạy tấm thép theo dõi đồng bộ.

Cắt rung thủy lực đang dừng cắt dưới phép đo bộ mã hóa.

6. Máy xếp tự động

Hầm bom xếp chồng, nhận từng tấm trên tay lăn, mở hai tay để thả tấm rơi xuống bàn nâng.

Bàn cuộn vận chuyển các tấm xếp chồng lên nhau để đóng gói.

7. Điều khiển tự động, toàn bộ quá trình nằm dưới sự điều khiển của PLC ở chế độ tự động.
