Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy cắt dây thép | Vật liệu cuộn tấm: | Thép carbon nhân sự cán nóng |
|---|---|---|---|
| chiều rộng tấm: | 600-1600mm | Độ dày tấm: | 0,2-3MM |
| tốc độ rạch: | 80mpm | ID cuộn dây: | 508mm, 610mm, 760MM |
| cuộn dây OD: | 2000mm | Trọng lượng cuộn: | 30T |
| số lần rạch: | 6mm 8 khe | rạch chính xác: | +-0,12mm |
| Ngành công nghiệp áp dụng: | Năng lượng và khai thác mỏ, sử dụng gia đình, khách sạn, bán lẻ, nông nghiệp, công trình xây dựng, c | Điểm bán hàng chính: | Độ chính xác cao, Năng suất cao, Chi phí thấp và tốc độ cao |
| Dịch vụ sau bán hàng: | Hỗ trợ trực tuyến, Cài đặt hiện trường | Dịch vụ sau bảo hành: | Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến, Bảo trì hiện trường |
| Làm nổi bật: | Dây chuyền rạch cuộn cán nóng tự động,Máy rạch thép 6 X 1600,Máy rạch thép HR Carbon |
||
Máy cắt dây chuyền thép cacbon HR cán nóng(1-6 x 1600)
Bảng thép carbon là tấm kim loại phổ biến nhất, hầu hết các tấm thép carbon là thép carbon thấp (thép nhẹ), tấm thép carbon trung bình và cao là thép kéo cao chất lượng cao,cuộn dây thép carbon HR cán nóng là phạm vi dày hơn các tấm thép trước quá trình cán lạnh, độ dày là trên 2mm, HRC thường cho các ứng dụng cấu trúc như ống thép, cột và vạch giá đỡ, khung và vạch.
Dòng cắt HRC là mạnh mẽ để chịu tải trọng nặng của da oxit, hiệu quả cao để cung cấp sản xuất tốt.Một dây chuyền cắt tấm cán nóng có thể cung cấp các dải khe cho hai hoặc ba nhà máy ống ERW, bốn hoặc năm máy hình thành cuộn.
Chúng tôi biết rõ nhu cầu của khách hàng của dây chuyền cắt cuộn cuộn nóng và những gì cấu hình máy phù hợp với thị trường.Chúng tôi đã cung cấp hàng trăm bộ máy cắt nhân sự cho khách hàng trên toàn thế giớiXin chào các bạn.
Thành phần:
1) Chuẩn bị cuộn dây
2) Máy mở cuộn Mandrel đôi

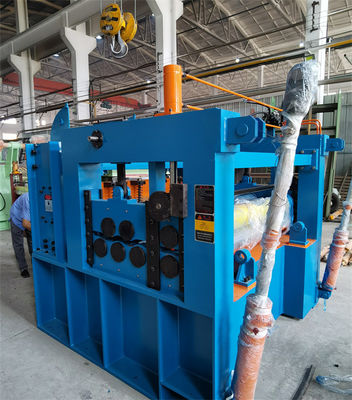

3) Thiết bị thẳng và xẻo đầu cuộn
4) cuộn cuộn gấp đôi & 5-vòng quạt và cắt đầu cuộn
5) Bàn cuộn hộp số
6)Hướng dẫn bên trước khi cắt

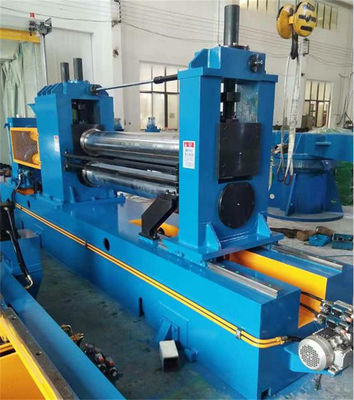

7) Slitter ((cái đầu đôi thay đổi nhanh là tùy chọn)
8)rô rác reeler ((được đặt bên dưới bảng truyền tải)
9) bộ tích lũy hố
10) Pre-separator & Tensioner, Deflector Roller
11)Recoiler với hỗ trợ nén tách
12)Xe xả cuộn dây
13) Hệ thống thủy lực, Hệ thống khí nén
14) Hệ thống điều khiển điện
Quá trình Layout:

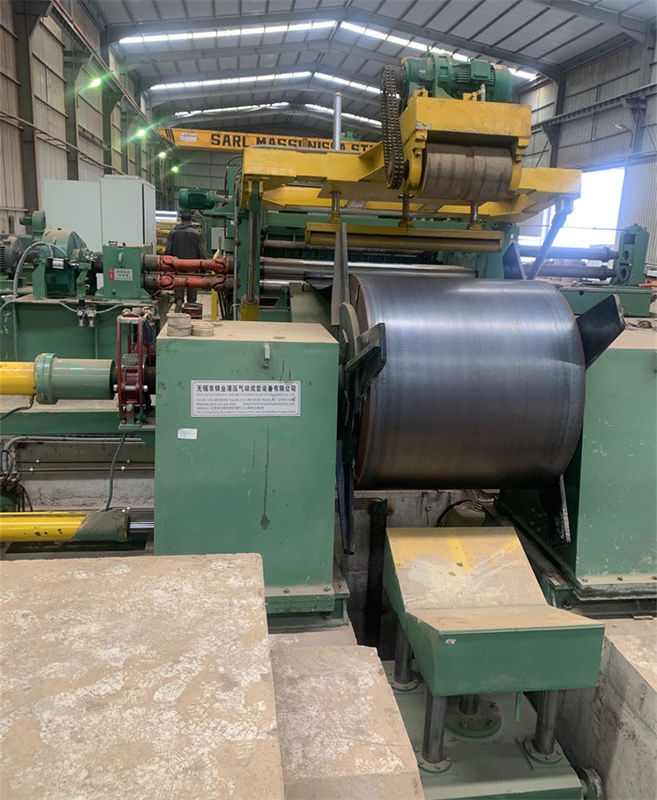

Coil chuẩn bị yên, Coil tải xe hơi, Single mandrel Uncoiler với máy nén con lăn, Coil đầu peeler, Pinch feeder & 5 con lăn Pre-leveler, Shear, Pit loop 1, hướng dẫn bên, Slitter, Scrap winder,Vòng tròn 2, Máy kéo và Pre-separator, cuộn post shear và deflector, recoiler với bộ tách trên cánh tay, xe xả cuộn, (turnstile)
Các thông số:
| Đường cắt 1 -6 X 1600 80mpm | Các thông số |
| Vòng thép sắp tới | ID508mm, 610mm, OD2000mm, trọng lượng cuộn 30T |
| Vòng tròn hoàn thiện | ID508mm, OD2000mm, trọng lượng cuộn 30T tối đa |
| Độ rộng cuộn dây đầu tiên | 600-1600mm |
| Chiều rộng cuộn bé | 50mm -1600mm |
| Số lượng cắt | 1mm x 30 khe; 6mm x 8 khe |
| Động cơ chính | Slitter 132KW + Recoiler 160KW |
| Dao cắt | ID250 x OD380 x 20mm SKD11 HRC58-61 |
| Chân quay quay lại | 508mm mandrel |
| Tùy chọn | Máy cắt nhanh, thả vòng xoay |
| Tốc độ cắt | Điều chỉnh 0-80mpm |
| Cấu hình | Siemens PLC, Parker Drive, van Vitory |
| Độ chính xác cắt | Chiều rộng khe ±0,15mm; Camber ±0,1mm/m; bur 5% độ dày; hump recoil <0,5mm |
Cấu hình:
| Phần | Vật liệu, chế biến, thương hiệu |
| trục, trục, cuộn | 40Cr,HB250-275, bề mặt HRC55-58 |
| Slitter stern | 42CrMo đúc, HB280-300, bề mặt MF HRC50-55, lớp phủ chrome cứng, đánh bóng bề mặt |
| Khung, cơ sở | Q235-A,Q345bơm hàn, xử lý sưởi |
| Cơ thể hộp số | Q345 hàn tấm, xử lý nhiệt, thổi cát, sơn nền |
| Dấu số: | Thép rèn 40Cr, HB240-255, răng mặt cứng, răng nghiền |
| Các phân đoạn Recoiler: | 45# Thép đúc, làm cứng, phủ chrome cứng và đánh bóng |
| Máy bơm thủy lực | Máy bơm biến động Yuken |
| PLC | Siemens S200 |
| Lối xích | HRB, ZWZ, SKF |
| Phần khí nén | Airtac, SMC |
