Dây chuyền rạch thép tấm CR cán nguội Dây chuyền rạch thép cuộn 0,2-3 X 1250

Dây chuyền rạch thép tấm CR cán nguội Dây chuyền rạch thép cuộn 0,2-3 X 1250
Basic Properties
country of origin
Vô Tích, Trung Quốc
Brand Name
Jinye
PRODUCT MODEL
JY(0,2-3) x 1250
Trading Properties
MOQ
1 bộ
Packing
bọc phim
period for dispatch
100-150 ngày
payment method
L/C, T/T
Supply Capacity
10 Bộ mỗi năm

Product Details

Làm nổi bật:

Đường rạch kim loại tấm thép CR

,

Đường rạch kim loại cán nguội 0

,

2mm

Prodcut Name: Đường cắt kim loại tấm thép
Sheet Coil Material: Thép tấm CR cán nguội
Sheet Coil Width: 508mm
Sheet Coil Thickness: 1800mm
Slitting Speed: 120M/PHÚT
Coil I.D: 508mm, 610mm
Coil O.D: 1800mm
Coil Weight: 20T
Slitting Precision: +-0,10mm
Number Of Slitting: 3mm 12 khe
Applicable Industries: Năng lượng và khai thác mỏ, sử dụng gia đình, khách sạn, bán lẻ, nông nghiệp, công trình xây dựng, c
Key Selling Points: Độ chính xác cao, Năng suất cao, Chi phí thấp và tốc độ cao
After Sales Service: Hỗ trợ trực tuyến, Cài đặt hiện trường
After Warranty Service: Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến, Bảo trì hiện trường
Product Brief
Đường cắt cuộn thép cho tấm thép CR cán lạnh(0,2-3 x 1250) Bảng thép carbon là tấm kim loại phổ biến nhất, hầu hết các tấm thép carbon là thép carbon thấp (thép nhẹ), tấm thép carbon trung bình và cao là thép kéo cao chất lượng cao,cuộn dây thép carbon HR cán nóng là phạm vi dày hơn các tấm thép trư...
Product Description

Đường cắt cuộn thép cho tấm thép CR cán lạnh(0,2-3 x 1250)



Bảng thép carbon là tấm kim loại phổ biến nhất, hầu hết các tấm thép carbon là thép carbon thấp (thép nhẹ), tấm thép carbon trung bình và cao là thép kéo cao chất lượng cao,cuộn dây thép carbon HR cán nóng là phạm vi dày hơn các tấm thép trước quá trình cán lạnh,



Vòng cuộn thép cán lạnh là tấm mỏng sau cuộn lạnh, phạm vi độ dày thường dưới 2mm, độ dày tối thiểu có thể khoảng 0,2mm, nó đòi hỏi phải cắt chính xác cao tốc độ cao.Chúng ta thường thấy CRChúng tôi cung cấp các tùy chọn khác nhau của cấu hình cắt dây cho khách hàng để lựa chọn, mà cần khách hàng cho biết kế hoạch sản xuất của họ,sau đó chúng tôi tính toán tốc độ cắtMỗi dòng cắt được tùy chỉnh, do đó phù hợp nhất với khách hàng.

.



Thành phần và tham số:

1)Coil chuẩn bị yên, tải 20T

2) Máy mở cuộn đơn Mandrel (508mm mandrel, với cuộn máy nén 7,5KW)

3) Thiết bị thẳng và xẻo đầu cuộn

4) cuộn pinch đôi & 5-vòng cán leveler và xoắn đầu cuộn dây (30KW AC)

5) Bộ tích lũy hố 1 (dài 3m, sâu 3m, rộng 1,6m)

6) Hướng dẫn bên trước khi cắt (phạm vi điều chỉnh 300-1300mm)

7)Slitter ((đầu hai đầu thay đổi nhanh là tùy chọn), 220mm trục, 110KW DC

8) edge scrap reeler ((được đặt bên dưới bảng truyền tải) 4KW tần số thay đổi

9) Bộ tích lũy hố 2 (dài 3m, sâu 4m, rộng 1,6m)

10) Pre-separator & Tensioner, Deflector Roller

11)Recoiler với hỗ trợ nén tách 508mm trục liền mạch

12) Xe xả cuộn, tải 20T

13) Hệ thống thủy lực, hệ thống khí nén 7.5KW bơm

14) Hệ thống điều khiển điện



Quá trình Layout:

Coil chuẩn bị yên, Coil tải xe hơi, Single mandrel Uncoiler với máy nén con lăn, Coil đầu peeler, Pinch feeder & 5 con lăn Pre-leveler, Shear, Pit loop 1, hướng dẫn bên, Slitter, Scrap winder,Vòng tròn 2, Máy kéo và Pre-separator, cuộn post shear và deflector, recoiler với bộ tách trên cánh tay, xe xả cuộn, (turnstile)



Các thông số:

Đường cắt 0.2-3 X 1250 120mpm Các thông số
Vòng thép sắp tới ID508mm, 610mm, OD1800mm, trọng lượng cuộn 20T
Vòng tròn hoàn thiện ID508mm, OD1800mm, trọng lượng cuộn 20T tối đa
Độ rộng cuộn dây đầu tiên 300-1250mm
Chiều rộng cuộn bé 50mm -1250mm
Số lượng cắt 1mm x 30 khe; 3mm x 12 khe
Động cơ chính Slitter 110KW + Recoiler 132KW
Dao cắt ID220 x OD330 x 15mm SKD11 HRC58-61
Chân quay quay lại 508mm mandrel
Tùy chọn Máy cắt nhanh, thả vòng xoay
Tốc độ cắt 0-120mpm điều chỉnh
Cấu hình Siemens PLC, Parker Drive, van Vitory
Độ chính xác cắt Chiều rộng khe ±0,10mm; Camber ±0,1mm/m; bur 5% độ dày; hump recoil <0,5mm



Cấu hình:

Phần Vật liệu, chế biến, thương hiệu
trục, trục, cuộn 40Cr,HB250-275, bề mặt HRC55-58
Slitter stern 42CrMo đúc, HB280-300, bề mặt MF HRC50-55, lớp phủ chrome cứng, đánh bóng bề mặt
Khung, cơ sở Q235-A,Q345bơm hàn, xử lý sưởi
Cơ thể hộp số Q345 hàn tấm, xử lý nhiệt, thổi cát, sơn nền
Dấu số: Thép rèn 40Cr, HB240-255, răng mặt cứng, răng nghiền
Các phân đoạn Recoiler: 45# Thép đúc, làm cứng, phủ chrome cứng và đánh bóng
Máy bơm thủy lực Máy bơm biến động Yuken
PLC Siemens S200
Lối xích HRB, ZWZ, SKF
Phần khí nén Airtac, SMC

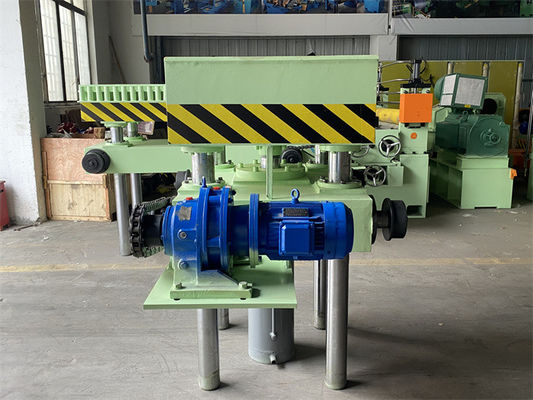

Dây chuyền rạch thép tấm CR cán nguội Dây chuyền rạch thép cuộn 0,2-3 X 1250

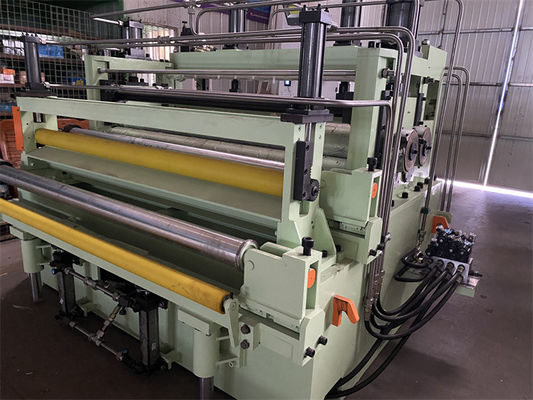

Dây chuyền rạch thép tấm CR cán nguội Dây chuyền rạch thép cuộn 0,2-3 X 1250Dây chuyền rạch thép tấm CR cán nguội Dây chuyền rạch thép cuộn 0,2-3 X 1250

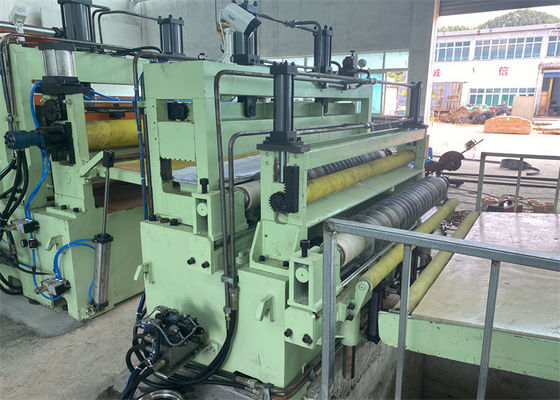

Dây chuyền rạch thép tấm CR cán nguội Dây chuyền rạch thép cuộn 0,2-3 X 1250
