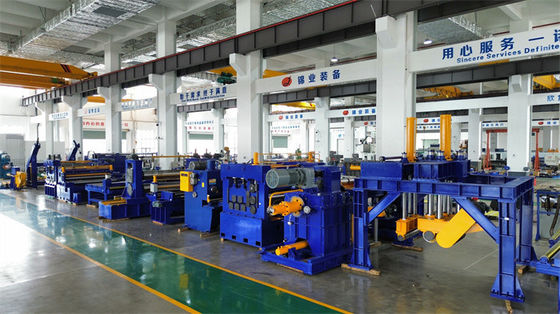

Q235 S355 Máy rạch thép cuộn Máy rạch khổ nặng Đường rạch 14 X 2000

Dây cắt gauge nặng cho Q235 S355 Vòng xoắn thép 14 x 2000

Để cắt tấm cuộn dày 3-14mm theo chiều dọc (hoặc cắt gauge nặng có độ kéo cao, chẳng hạn như 2-8mm), vv..., máy cắt sẽ chịu tải trọng với cấu trúc máy mạnh mẽ!

Mức độ tự động hóa của Heavy Gauge Slitting Line phải cao, bởi vì hoạt động bằng tay sẽ không khả thi cho máy nặng, tất cả các điều chỉnh phải được tự động, chẳng hạn như đầu cuộn dây xích,Hướng dẫn trung tâm, cuộn phế liệu, thay đổi bộ tách, tải và thả cuộn dây, vv

Rõ ràng là dây chuyền cắt đứt gauge nặng là một khoản đầu tư lớn, ứng dụng của nó cho cắt đứt cuộn dây thép gauge nặng, thép carbon thấp hoặc thép hợp kim thấp,có lẽ số lượng của nó cắt không phải là rất nhiều bởi vì chiều rộng của dải đo độ dày sẽ không phải là nhỏ.

Đặc điểm:

1. Máy mở cuộn nón nón hai nón lớn: tấm cuộn cuộn thép dày thường nặng với đường kính bên ngoài lớn, trọng lượng cuộn tối đa có thể là 30-40T và đường kính bên ngoài lên đến khoảng 2200mm.Các đường kính cuộn dây bên trong không phải là như vậy đều đặn, trông hình bầu dục, hai con nón đối diện có thể dễ dàng hỗ trợ cuộn dây bên trong.
2. Strong pre leveler trước khi cắt: tấm dày được cuộn lên để trở thành cuộn dây trong dòng cán, bán kính cuộn của dải là mạnh mẽ, mạnh leveler có thể làm phẳng vòng xoắn ốc khuynh hướng uốn cong để trở thành phẳng,sẵn sàng để cắt sau đó.
3. Hướng dẫn điều chỉnh bên có động cơ: đối với tấm đo độ dày, hướng dẫn điều chỉnh bên được động cơ hóa bằng cách nhấn nút trên bảng điều khiển.
4. Slitter và recoiler: Cấu trúc giống như bình thường, mạnh hơn nhiều và một số bộ phận sử dụng vật liệu đặc biệt.
5. Hai máy cuộn phế liệu ở mỗi bên: được điều khiển độc lập bởi một động cơ tần số AC lớn, với sự dịch chuyển cuộn phế liệu.
6. Năm cuộn căng: Căng của năm cuộn là 3 trên 2 cấu trúc cuộn, chặt chẽ giữ các dải thép dưới áp lực lùi ổn định
7. Các dải tách khung nén trên recoiler: Để đảm bảo nạp liên tục, mỗi dải phải được giữ theo thứ tự và chặt chẽ một lớp trên lớp dưới,khung máy in tách thủy lực đứng vững trên nền tảng, nhấn trục tách vào các dải lùi bằng hai xi lanh thủy lực.
8. Điều khiển điện: tủ điều khiển trung tâm nằm phía sau máy cắt ở phía ổ đĩa, bảng điều khiển ngồi phía trước máy, có màn hình cảm ứng và Siemens PLC.
9. Hydraulic power pack sẽ có hai trạm, một trạm ở phía trước của đường dây, một trạm ở phía sau.

 Thành phần và tham số:

Layout:
