Cắt chính xác theo chiều dài Đường cuộn Tấm thép Cắt theo chiều dài Đường 0,3-3 X 1300

Máy cắt thép tấm chính xác theo chiều dài

Thép tấm chính xác Cắt theo chiều dài là một trong những sản phẩm chính, dải khổ mỏng là 0,2-2mm, 0,3-3mm, 0,4-4mm, 0,3-3 x 1300 tốc độ cao cắt nhanh theo chiều dài là mô hình bán chạy.

Thép cuộn là thép cán nguội, thép mạ kẽm, thép sơn sẵn, quy trình tháo cuộn, san phẳng và cắt theo chiều dài diễn ra với tốc độ cao:

Cắt dừng nhanh bao gồm một thời gian nhất định, chiều dài chạy bao gồm tăng tốc, tốc độ tối đa và giảm tốc, giả sử tốc độ trung bình, toàn bộ thời gian của mỗi lần tạo tấm sẽ được quyết định thời gian cắt, chiều dài tấm và tốc độ trung bình.mỗi phút 25 chiếc cho tấm dài 2m.

Thành phần

• 1. Yên chứa cuộn, 20T
• 2.Coil tải xe.20T
• 3. Bộ tháo cuộn trục gá đơn: trục gá mở rộng thủy lực cho tiêu chuẩn Ф508mm, động cơ căng trở lại được lắp đặt để tháo cuộn và cân bằng ổn định
• 4. Con lăn đánh hơi đầu cuộn, tấm xúc của máy bóc vỏ: để mở đầu cuộn và đưa đầu vào bộ cấp liệu và bộ cấp liệu.

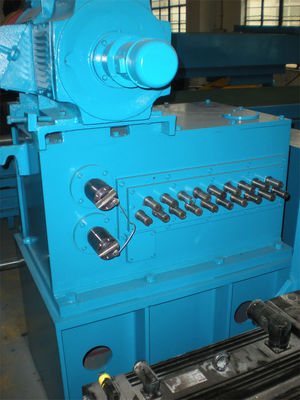

• Xe lu 5.2+17: 4Hi, lu dự phòng 4 hàng, 75KW DC.
• 6.Pit Accumulator: trong giai đoạn luồng cầu lắc lư bao phủ hố để cho tấm cuộn đi qua, trong tự động chạy tấm tích lũy trong hố vì máy san không ngừng hoạt động
• 7. Đo chiều dài séc-vô (và Cán màng): Đo chiều dài séc-vô (cặp con lăn kẹp được điều khiển bởi động cơ servo và bộ điều khiển), với các con lăn kẹp được phủ PU để cán màng
• 8. Cắt dừng nhanh bằng khí nén: cắt trục khuỷu từ dưới lên trên, lưỡi cắt dưới hình chữ v.
• 9.Băng tải đai: vận chuyển các tấm đã hoàn thành đến máy xếp
• 10.Stacker: xếp chồng tải 5T.
• 11.Xe chở tờ: giao tờ ra, sau đó đóng gói.có thể là hai chiếc xe, một chiếc đang làm việc và chiếc kia đang chờ.
• 12. Hệ thống thủy lực: Bơm bánh răng 7.5KW cung cấp áp suất 12Mpa.
• 13. Hệ thống điều khiển điện: Một tủ điện và hai bảng điều khiển (một bảng điều khiển để đo servo, PLC, HMI và xếp chồng, một để tháo cuộn và cân bằng) với các chức năng hoàn chỉnh và an toàn

Thông số:

Khách hàng của chúng tôi cắt tốc độ cao theo chiều dài:

định vị tại Malaysia, KSA, UAE, Nigeria, Algeria, Mỹ, Nga, Ethiopia, v.v.

Quá trình bố trí:

Ảnh:
