Máy đo thép tấm nặng cắt theo chiều dài máy cho thép carbon cán nóng

Thép tấm khổ lớn Máy cắt theo chiều dài cho thép carbon cán nóng

Heavy Gauge Thép tấm cắt theo chiều dài là nhiệm vụ nặng nề cắt theo chiều dài máy, mặc dù không yêu cầu máy quá chính xác và trơn tru như cắt tấm thép không gỉ, tấm thép cuộn carbon cán nóng có lớp vỏ oxy hóa cứng cần máy mạnh.

• Thép carbon thông thường Cường độ năng suất ≤270Mpa Độ bền kéo≤465Mpa,
• Khi phạm vi tấm thép vượt quá khả năng của máy san, chẳng hạn như 1-10 mm, 2-12 mm, hai máy san, một nhỏ hơn và một lớn hơn, là phù hợp, đồng thời san phẳng hai lần, đầu tiên là san phẳng thô và sau đó là san phẳng tốt. tấm phẳng.
• Việc xếp chồng thông qua giá đỡ đơn giản để nhận các tờ từ cuộn kẹp và sau đó máy đẩy khí nén đẩy từng tờ vào ngăn nắp.
• Chiều dài mã hóa đo chiều dài tấm ở tốc độ khoảng 30m/phút, 2m tấm x 8 chiếc mỗi phút.


Thành phần và thông số:

Nhân vật:


1.Uncoiler/Decoiler

đường cắt nặng theo chiều dài xử lý các cuộn thép nặng khổ nặng.máy tháo cuộn có trục đôi và đế trượt chắc chắn.

Mỗi trục gá có ba bước, việc mở và đóng hai trục gá bằng xi lanh thủy lực.

Cơ chế căng ngược được lắp đặt trên đỉnh của đế tháo cuộn, để đảm bảo độ ổn định của việc tháo cuộn.

2. Dụng cụ mở đầu cuộn khung cổng

Khung cổng rất chắc chắn, có con lăn ép snubber, con lăn nắn thẳng trên đỉnh khung.
máy ép cuộn snubber thủy lực trên đầu cuộn thép và góc nhấn của nó có thể điều chỉnh được

Con lăn duỗi thẳng có thể trượt về phía trước để theo dõi đầu dải và làm thẳng nó.

Tấm xẻng được lắp đặt trên bộ làm phẳng sơ bộ hỗ trợ đầu cuộn dây trong khi làm thẳng đầu cuộn ép con lăn.

3. nâng cấp trước 2+5 đầu tiên

con lăn rất lớn và mạnh mẽ, giảm căng thẳng bên trong cuộn thép, bề mặt con lăn được làm cứng và mạ crôm

Để giảm ứng suất uốn không cuộn đến trạng thái thư giãn.

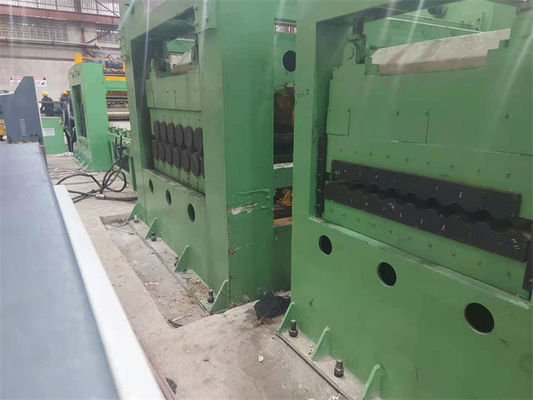

4. San lấp hạng nặng

số lượng máy san hạng nặng sẽ là 13 chiếc, 11 chiếc hoặc 9 chiếc, đường kính của con lăn sẽ là 180mm -230mm -300mm,
Khoảng cách và góc của con lăn trên và con lăn dưới có thể được điều chỉnh.

Không dừng san phẳng, máy san liên tục làm việc mà không cần ép tấm thép trong khi cắt đồng bộ, điều này tốt cho việc bảo vệ bề mặt tấm thép mà không để lại vết lăn

Khi cắt ngừng cắt, bộ cân bằng được giữ chặt và dừng dưới phép đo của bộ mã hóa.

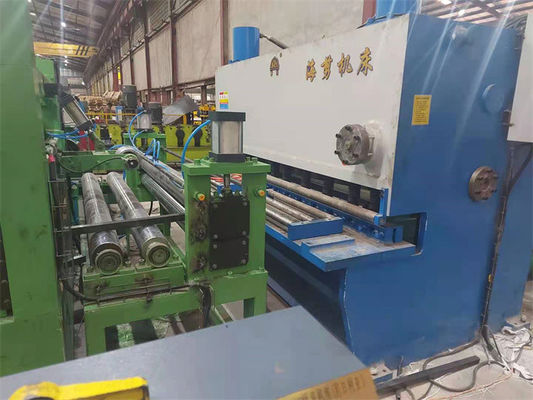

5. Cắt thủy lực

Cắt theo dõi: Cắt tần số cao đồng bộ và khung chắc chắn, trạm thủy lực mạnh để cắt, động cơ servo lớn để chạy tấm thép theo dõi đồng bộ.

Cắt rung thủy lực đang dừng cắt dưới phép đo bộ mã hóa.

6. Điều khiển tự động, toàn bộ quá trình nằm dưới sự điều khiển của PLC ở chế độ tự động.
