Thông tin chi tiết sản phẩm:
|
| Tên: | Cuộn dây thép GI GL cắt theo chiều dài | Nguyên liệu: | Tấm thép mạ kẽm |
|---|---|---|---|
| Độ dày tấm: | 0,25-2mm | chiều rộng tấm: | 300-1250mm |
| chiều dài tấm: | 500-3000mm | Cắt nhanh: | 28 cái/phút x 2m |
| ID cuộn dây: | 508mm | trọng lượng cuộn: | 15T |
| dung sai chiều dài: | +/- 0,5mm | độ phẳng: | 1,0mm/m2 |
| Tổng công suất: | 120kW | Diện tích đất: | 22m x 8m |
| Làm nổi bật: | Máy cắt kim loại GL theo chiều dài,cuộn dây mạ kẽm cắt theo chiều dài,tấm thép Galvalume cắt theo chiều dài |
||

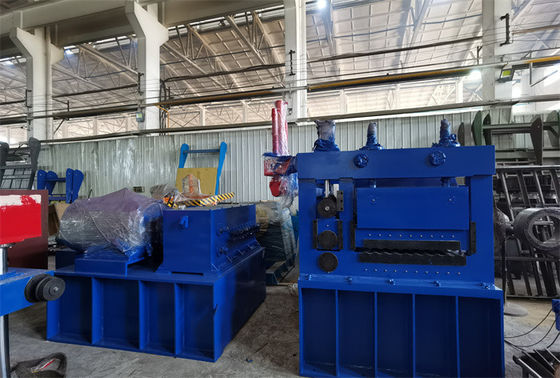

GI GL thép cuộn cắt theo chiều dài cho tấm thép mạ kẽm
Mạ kẽm hoặc alu kẽm trên tôn bằng phương pháp nhúng nóng, mạ điện có tác dụng kéo dài tuổi thọ tôn chống ăn mòn.Các tấm thép cuộn mạ kẽm được cắt theo chiều dài để tạo thành các tấm phẳng, đòi hỏi việc cắt theo chiều dài phải có độ chính xác cao, đạt mục tiêu:
Lớp mạ kẽm và cường độ:
| DX51/DX52/DX53/DX54 | YS: 100-300Mpa |
| DX51D+Z / DX52D+Z / DC51D+ZF / DC52D+AZ | TS: 250-600Mpa |
| S350GD+Z / HX340LAD+ZF / HC340/590DPD+Z Tấm mạ kẽm YS, TS cao |
Cấu hình:
| Sr. | Các thành phần | Nhãn hiệu |
| 1 | PLC S7-1500, HMI | Siemens |
| 2 | động cơ xoay chiều | Điện thoại Siemens |
| 3 | bộ chuyển đổi điện xoay chiều | Siemens |
| 4 | Van và bơm thủy lực | Yken, Nhật Bản |
| 5 | Van khí nén và xi lanh | lễ hội |
| 6 | Động cơ servo và bộ điều khiển | YASKAWA |
| 7 | vòng bi | SKF |
| số 8 | bộ phận điện | Schneider |
Thông số:
| Máy đo ánh sáng tốc độ cao cắt theo chiều dài | Thông số |
| Độ dày tấm cuộn mạ kẽm (mm) | 0,25-2,0mm, 0,3 -3,0mm, 0,4-4,0mm |
| Chiều rộng tấm cuộn GI (mm) | 1000mm, 1250mm, 1600mm |
| Tải không cuộn (T) | 15T, 20T |
| tốc độ đường truyền (mpm) | 80m/phút, 25 chiếc/phút x 2m |
| Độ chính xác cắt (mm) |
±0.5mm /m chiều dài |
| san lấp mặt bằng chính xác | ≤±1.0mm/m2 |
| lưỡi cắt | ≤3% độ dày |
| xếp chồng chính xác | Chiều rộng ≤1.0mm, chiều dài ≤1.5mm, |
| Tổng công suất (KW) | 110KW ~ 130KW ~ 150KW |
| Diện tích đất(L x W) | 22m x 8m, 25m x 9m |
Thành phần:
| Không. | Thành phần |
| 1 | Yên xe cuộn, xe cuộn |
| 2 | Uncoiler với lực căng trở lại |
| 3 | Pinch và 4Hi Leveler |
| 4 | vòng lặp hố |
| 5 | hướng dẫn trung tâm |
| 6 | Bộ nạp servo cho ăn Pinch |
| 7 | Cắt thủy lực nhanh |
| số 8 | vành đai giao hàng |
| 9 | Xe nâng, bàn nâng chữ X |
| 10 | Bàn cuộn đầu ra hoặc xe đầu ra |
| 11 | Hệ thống thủy lực |
| 12 | hệ thống khí nén |
| 13 | Hệ thống điều khiển điện |
Sự miêu tả:
