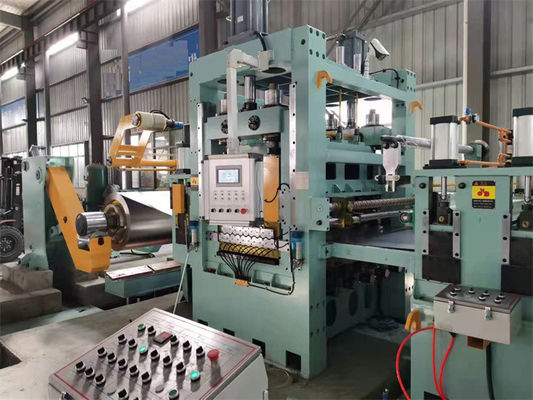

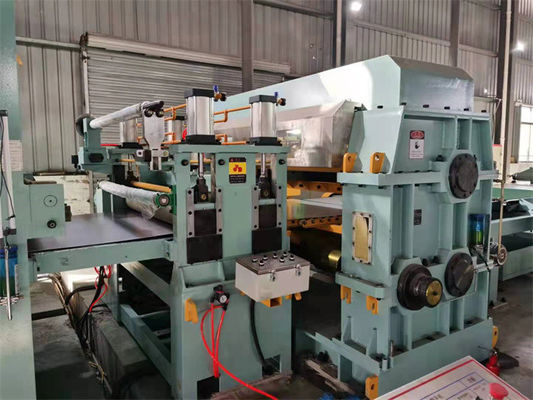

Máy cắt bay chính xác tốc độ cao Cắt theo chiều dài 0,3-3 X 1600

Máy cắt bay chính xác tốc độ cao Cắt theo chiều dài 0,3-3 X 1600
Basic Properties
country of origin
Vô Tích, Trung Quốc
Brand Name
Jinye
PRODUCT MODEL
Bay (0,3-3) x 1600
Trading Properties
MOQ
1 bộ
Packing
40HC x 3
period for dispatch
120-150 ngày
payment method
T/T

Product Details

Làm nổi bật:

Máy cắt bay Cắt theo chiều dài

,

Cắt chính xác theo chiều dài 1600mm

,

cắt theo chiều dài 3 X 1600

Name: Cắt bay cắt theo chiều dài
Feature: Tốc độ cao Độ chính xác cao
Sheet Thickness: 0,3-3mm
Sheet Width: 600-1600mm
Coil ID: 508mm
Coil OD: 1800mm
Coil Weight: 20T
Cutting Speed: tối đa 150 lần cắt/phút
Cutting Style: cắt bay quay
Leveler: 4Chào, 6Chào
Total Power: 300KW
Land Area: 25m x 8m
Product Brief
Máy cắt bay chính xác tốc độ cao Cắt theo chiều dài Flying Shear cắt theo chiều dài là một loại máy cắt theo chiều dài tiên tiến, với các ký tự có tốc độ cao, độ chính xác cao, đặc biệt.phù hợp để cắt kim loại tấm mỏng vì những lý do: Chiều dài tấm cuộn mỏng dài, nghĩa là chiều dài cuộn dây dày 0,3 ...
Product Description

Máy cắt bay chính xác tốc độ cao Cắt theo chiều dài



Flying Shear cắt theo chiều dài là một loại máy cắt theo chiều dài tiên tiến, với các ký tự có tốc độ cao, độ chính xác cao, đặc biệt.phù hợp để cắt kim loại tấm mỏng vì những lý do:

  • Chiều dài tấm cuộn mỏng dài, nghĩa là chiều dài cuộn dây dày 0,3 mm gấp 10 lần chiều dài cuộn dây 3 mm, tốc độ dây chuyền nhanh hơn có nghĩa là sản xuất tấm cắt có trọng lượng cao hơn.
  • Tấm mỏng có thể dễ dàng cắt trong một lần cắt nhanh, do đó có thể cắt theo đường bay: tấm chạy ở tốc độ ổn định, cắt bay cắt nhanh tấm trong khi theo dõi đồng bộ tấm đang chạy, quá trình cắt theo dõi mất khoảng 0,5 giây, tần suất cắt tối đa có thể lên đến 150 lần/phút.Năng suất có thể là tuyến tính 80m / phút
  • Máy cắt bay đặc biệt thích hợp cho việc tạo các tấm ngắn, mặc dù các tấm cực ngắn cần nhiều thời gian hơn để theo dõi và cắt chính xác, tần suất cắt của nó vẫn có thể vào khoảng 100 chiếc/phút.

So sánh cuộn dây 3 mm và cuộn dây 0,3mm:

  đặc điểm kỹ thuật cuộn dây chiều dài tấm Tốc độ đường cắt Thời gian cắt trên mỗi cuộn dây
tấm cuộn 0,3mm ID 508mm, chiều rộng 1250mm, 15T ~5000m 50m/phút 100 phút
tấm cuộn 3 mm ID 508mm, chiều rộng 1250mm, 15T ~500m 50m/phút 10 phút



Thông số:

Nguyên vật liệu đầu vào và Thành phẩm
nguyên liệu Mạ kẽm nóng / lạnh, cán nguội, cuộn mạ màu
tài sản cơ khí Độ bền kéo σb≤460Mpa, σ0,2≤280Mpa
độ dày 0,2-2,0mm, 0,3-3,0mm
Bề rộng 500mm-1600mm(Tối đa)
đường kính ngoài ≤Φ1500,1800mm
TÔI Φ508mm (phóng to lên Φ610mm với miếng đệm)
Tối đa trọng lượng 15 tấn, 20 tấn
chiều dài tấm 200 - 3000mm
dung sai chiều dài l0= 1M±0,3 mm (vận tốc đều)
l0= 1 M±0,4 mm (tăng/giảm tốc)
Dung sai chiều dài đường chéo l1= 1M ± 0,5mm
Chiều cao xếp chồng Tối đa 650mm (giá đỡ bằng gỗ cao khoảng 150mm)
Trọng lượng xếp chồng tối đa 5 tấn



  Tham số CTL đang bay
1 Tốc độ tuyến tính 0-80 m/phút
2 tốc độ luồng 0-15 m/phút
3 Nguồn cấp 380V / 50Hz / 3PH
4 cài đặt điện Khoảng 300KW
5 đường cắt ngang Hai con dao bay truy cập cắt
Cơ chế cắt theo dõi cắt
6 cách kiểm soát Điều khiển AC, CNC và PLC
7 Lái xe máy một.Động cơ trang trí: AC 30KW b.Động cơ san lấp mặt bằng: AC 90KW

c.Máy kéo bay Động cơ Servo:

điện xoay chiều 110KW



Thành phần:

  Mục số lượng
1 Trạm bốc hàng 1
2 tải xe 1
3 trang trí 1
4 Máy san phẳng chính xác (19 con lăn) 1
5 Thiết bị nạp Servo (Bao gồm thiết bị ép) 1
6 Máy cắt bay quay tốc độ cao 1
7 Băng tải đai ba giai đoạn 1
số 8 1stMáy thu thập tờ tự động 1
9 2thứMáy thu thập tự động 1
10 Hệ thống thủy lực 1
11 hệ thống khí nén 1
12 hệ thống bôi trơn 1
13 Hệ thống điện 1
