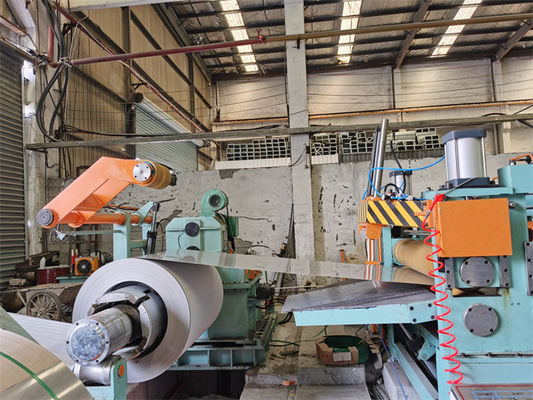

Máy rạch thép tấm tự động chính xác cao tốc độ cao

Máy rạch thép tấm tự động chính xác cao tốc độ cao

Các tính năng chính của máy này bao gồm:

Mức độ tự động hóa cao: tự động cấp liệu, tự động cắt, tự động cuốn, điều khiển hoàn toàn tự động, không cần can thiệp thủ công, giảm thiểu lao động thủ công trong sản xuất.

Độ chính xác cắt cao: Máy này sử dụng công nghệ cắt tiên tiến, có thể đạt được độ chính xác cao và cắt tốc độ cao, nâng cao chất lượng sản phẩm một cách hiệu quả.

Khả năng gia công mạnh mẽ: Dây chuyền cắt thép tấm có khả năng gia công mạnh mẽ, có thể gia công đồng thời nhiều tấm thép có quy cách và độ dày khác nhau, đáp ứng các nhu cầu sản xuất khác nhau.

Khả năng thích ứng mạnh mẽ: Máy này không chỉ thích hợp để cắt các tấm thép thông thường mà còn có thể cắt các loại tấm khác nhau, chẳng hạn như tấm thép không gỉ, tấm thép màu, v.v.

Do đó, dây chuyền cắt thép tấm tự động được sử dụng rộng rãi trong ngành thép, đặc biệt là các ngành như sản xuất ô tô, hàng không vũ trụ, xây dựng và đồ gia dụng, với giá trị ứng dụng quan trọng.

Thành phần

Yên xe chuẩn bị cuộn, Xe tải cuộn, Uncoiler, Dụng cụ mở đầu cuộn, Bộ nạp kẹp & Bộ cấp trước, Máy cắt, Bộ tích lũy hố 1, Hướng dẫn nhập cảnh, Máy xén, Máy cuốn phế liệu, Bộ tích lũy hố 2, Bộ căng và bộ tách trước, con lăn cắt và làm lệch hướng , máy giật có dải phân cách, xe xả cuộn, (cửa quay)

• Uncoiler: loại công xôn trục gá đơn cho cuộn tải 15-20T hoặc uncoiler đầu côn kép cho 20 -30T
• Pinch feeder và Preleveler: kẹp dải thép cấp liệu để chia băng trong Chạy bộ và cấp dải vào bộ tích lũy hố ở chế độ tự động.
• Máy xén là trung tâm của đường rạch, cài đặt dao đĩa, miếng đệm, vòng cao su hoặc dải gỗ để thực hiện rạch, trao đổi nhanh máy xén đôi là tùy chọn
• Con lăn ép đuôi xẻ rãnh: được lắp đặt trên bàn cuộn phía trên máy cuốn phế liệu, để ép đuôi dải xẻ rãnh không rơi vào vòng pit.
• Máy cuộn phế liệu: có sẵn loại dọc hoặc loại ngang, cuộn phế liệu cạnh.
• Tách dải: tách dải ba lần (hai lần trước khi căng, một lần trước khi giật lại).
• Trạm căng: dầm có rãnh của các kênh kẹp len nỉ để cung cấp độ căng giật có thể điều chỉnh được.
• Con lăn mã hóa bộ làm lệch hướng: làm lệch hướng dải trước khi giật lại và đo tốc độ đường dây để nhận ra sự đồng bộ hóa giữa máy xén và bộ thu hồi
• Recoiler: có sẵn trục gá liền mạch hoặc trục gá phân đoạn bình thường, để cuộn các dải theo thứ tự dưới các dải báo chí tách biệt.

Thông số

Bản vẽ bố cục
