Double Slitter Heads Cuộn dây để cuộn dây rạch thép cho tấm thép CR Carbon

Đầu cắt gấp đôi cuộn coil để cuộn thép cắt dây chuyền quay lại cho tấm thép carbon CR

Đường quay quay từ cuộn dây đến cuộn dây thép là một máy được sử dụng để cắt và cuộn lại cuộn dây thép, có thể tự động cắt và cuộn lại cuộn dây thép có chiều rộng và độ dày khác nhau.

Nguyên tắc hoạt động của nó là mở vòng cuộn thép trên cuộn lớn đến cuộn dây dẫn của máy cắt, cắt nó bằng dao cắt và chia nó thành các sọc bằng máy cắt,và cuối cùng có được một cuộn nhỏ đáp ứng chiều rộng và chiều dài cần thiếtMáy này tích hợp nhiều chức năng như mở, cắt, cắt và quay lại, cho phép hoạt động hiệu quả và tự động,cải thiện hiệu quả sản xuất và chất lượng sản phẩm.

Lốp thép carbon HR cán nóng là dải thép dày hơn được làm từ máy cán nóng.mức tối thiểu khoảng 0.2mm, quá trình cắt là độ chính xác cao tốc độ cao và do đó hiệu quả. GI và các tấm màu thường là cơ sở tấm thép CR và khe trên cùng một máy cắt.

Chúng tôi cung cấp các tùy chọn khác nhau của cấu hình cho khách hàng để lựa chọn, khách hàng cho biết kế hoạch sản xuất của họ

• Kích thước của cuộn dây thu nhập
• Thông số kỹ thuật của cuộn dây em bé hoàn thành
• Sản xuất hàng năm
• Chọn chính xác khe

sau đó chúng tôi tính toán tốc độ cắt, cắt chính xác và tự động hóa. mỗi dòng cắt được tùy chỉnh, do đó phù hợp nhất cho khách hàng.

.

Thành phần và tham số:

1)Coil chuẩn bị yên, tải 20T

2) Máy mở cuộn đơn Mandrel (508mm mandrel, với cuộn máy nén 7,5KW)

3) Thiết bị thẳng và lột đầu cuộn dây (động cơ thủy lực)

4) cuộn pinch đôi & 5 cuộn leveler và đầu cắt cuộn (30KW AC, cuộn 160mm)

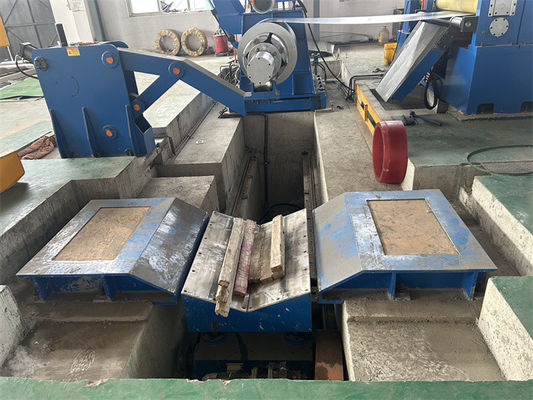

5) Bộ tích lũy hố 1 (dài 3m, sâu 3m, rộng 2,0m)

6) Hướng dẫn bên trước khi cắt (phạm vi điều chỉnh 300-1600mm)

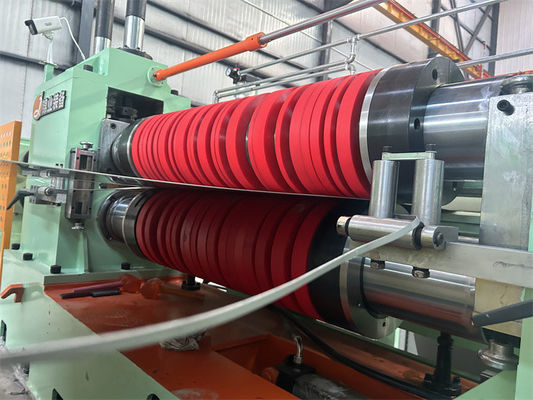

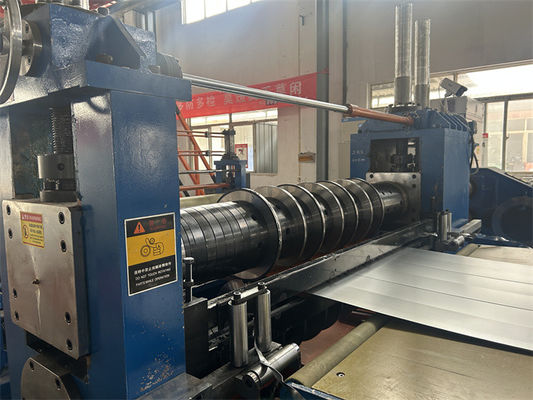

7)Slitter ((đầu hai đầu thay đổi nhanh là tùy chọn), 220mm trục, 110KW DC

8) edge scrap reeler ((được đặt bên dưới bảng truyền tải) 4KW tần số thay đổi

9) Bộ tích lũy hố 2 (dài 3m, sâu 5m, rộng 1,6m)

10) Pre-separator & Tensioner, Deflector Roller (wool felt tension)

11)Recoiler với hỗ trợ nén tách 508mm trục liền mạch

12) Xe xả cuộn, tải 20T

13) Hệ thống thủy lực, hệ thống khí nén (bơm piston biến động 7,5KW)

14) Hệ thống điều khiển điện

Quá trình Layout:

Coil chuẩn bị yên, Coil tải xe hơi, Single mandrel Uncoiler với máy nén con lăn, Coil đầu peeler, Pinch feeder & 5 con lăn Pre-leveler, Shear, Pit loop 1, hướng dẫn bên, Slitter, Scrap winder,Vòng tròn 2, Máy kéo và Pre-separator, cuộn post shear và deflector, recoiler với bộ tách trên cánh tay, xe xả cuộn, (turnstile)

Các thông số:

Cấu hình:
