Thông tin chi tiết sản phẩm:
|
| Tên: | Dây chuyền hàn ống thép hàn thẳng | Đầu vào: | thép đen, thép cuộn mạ kẽm |
|---|---|---|---|
| đầu ra: | Ống Φ20~Φ63.5 x 3mm | tốc độ sản xuất: | 30- 80m/phút |
| Diện tích đất: | 60m x 6m | thợ hàn HF: | Trạng thái rắn 250KW |
| cắt: | Cưa máy tính | dụng cụ: | con lăn Cr12 |
| công nghệ tạo hình: | 7 + 5 cuộn ngang | trục lăn: | Ngang 65mm |
| Làm nổi bật: | Dây chuyền cán ống thép mạ kẽm,Dây chuyền cán ống thép đen,dây chuyền cán ống erw HG 60 |
||

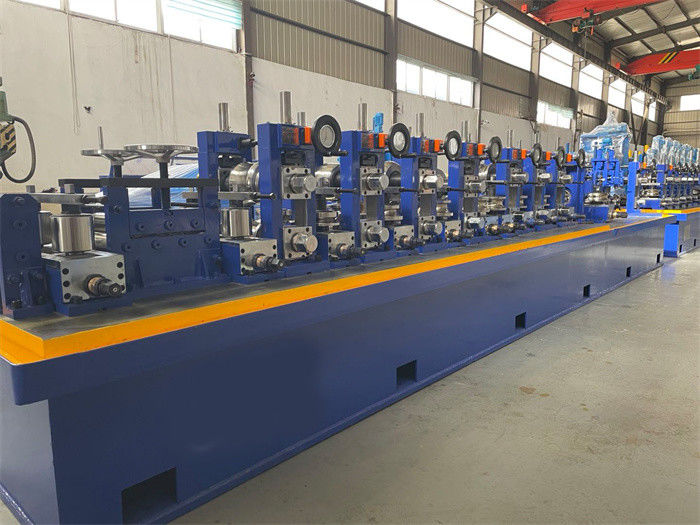

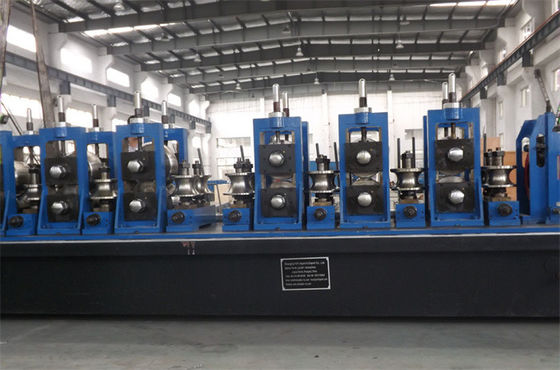

Đường hàn thẳng Dây chuyền cán ống thép đen mạ kẽm thép mạ kẽm ( HG 60 )
Cấu hình của dây chuyền nhà máy ống
Phân loại dây chuyền sản xuất ống HG 60:
| Nguyên liệu thô | |
| thép carbon thấp, thép hợp kim thấp, HR hoặc CR. Độ bền kéo: σb≤600Mpa Điểm năng suất: σs≤315MPa 0,8 - 3,0 x φ 20 - 63,5mm, ID508mm OD1600mm, 3,5T |
|
| đường ống đã hoàn thành | |
|
Kích thước ống tròn: Φ20mm ~ Φ63,5mm * 0,8 mm ~ 3,0mm. 15×15mm~50×50mm * 0,8mm~3,0mm(a:b≤2:1) |
|
| Thông số máy | |
| Bộ trang trí hai đầu, mở rộng thủy lực hai đầu, phanh khí Máy hàn giáp mép tự động 16-200A Ắc quy xoắn ốc ngang,ΦCho ăn 4,5m, 150m/phút Bộ định hình & Định cỡ, 160KW DC, trục ngang 8+5, trục dọc 9+5 Máy cưa bay ma sát nóng, Φ500×70×3.0lưỡi cưa, 30KW Bàn chạy (xả hai mặt), 2.2KW Máy hàn tần số cao 250KW, 1 bộ Con lăn, theo kích thước đường ống của khách hàng Tổng công suất lắp đặt: 450KW Tốc độ đường truyền: 30-80m/phút |
Đặc điểm kỹ thuật của máy ống MÌN:
| Mô hình | Kích thước đường ống | Thợ hàn HF (KW) | Công suất động cơ (KW) | Tốc độ (m/phút) |
| mm x mm | ||||
| HG16 | Ф(7-20) x (0,2-0,5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0,35-1,3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0,6-2,0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0,8-2,5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0,8-3,0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1,2-4,0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1,5-4,5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1,5-4,5) | 300 | 160 x 2 | 30-70 |
| HG125 | Ф(50-165)x(2,0-5,0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
