Thông tin chi tiết sản phẩm:
|
| tên: | Máy rạch thép cuộn | Vật liệu cuộn tấm: | Thép C-Mn |
|---|---|---|---|
| chiều rộng tấm: | 500-1800mm | Độ dày tấm: | 0,3-3mm |
| tốc độ rạch: | 100mpm | ID cuộn dây: | 508mm, 610mm |
| cuộn dây OD: | 2000mm | Trọng lượng cuộn: | 20T |
| rạch chính xác: | +-0,12mm | số lần rạch: | 1mm x 30slits; 1 mm x 30 khe; 3mm x 10slits 3 mm x 10 khe |
| Ngành công nghiệp áp dụng: | Năng lượng và khai thác mỏ, sử dụng gia đình, khách sạn, bán lẻ, nông nghiệp, công trình xây dựng, c | Điểm bán hàng chính: | Độ chính xác cao, Năng suất cao, Chi phí thấp và tốc độ cao |
| Dịch vụ sau bán hàng: | Hỗ trợ trực tuyến, Cài đặt hiện trường | Dịch vụ sau bảo hành: | Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến, Bảo trì hiện trường |
| Làm nổi bật: | Dây chuyền rạch kim loại thép Q460 C Mn,Dây chuyền rạch kim loại cường độ cao,Máy rạch thép cuộn AHSS |
||

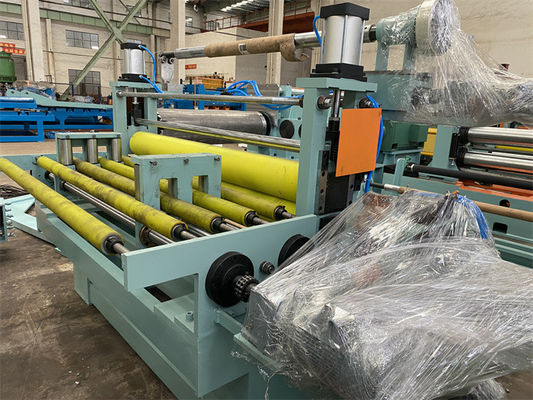

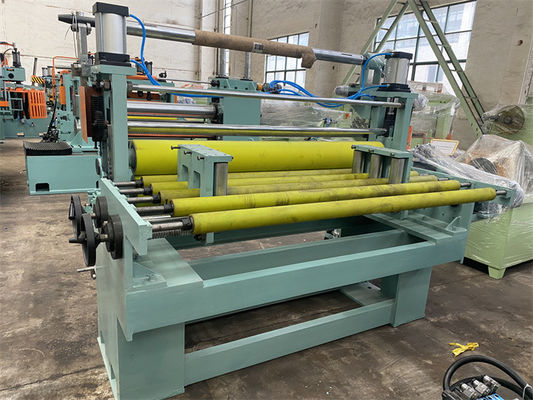

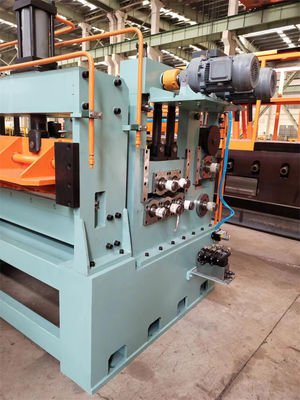

Máy cắt dây chuyền thép cuộn cao độ bền AHSS (Q460,C-Mn Steel)
AHSS chủ yếu bao gồm thép DP, thép TRIP, thép M, thép CP, thép HF, thép TWIP, thép QP, độ bền kéo 500 - 1500Mpa.
AHSS tấm thép cường độ cao trong cuộn dây là thép chất lượng cao, đòi hỏi phải cắt chất lượng cao.
Thành phần và đặc điểm
1.Rất mạnh decoiler và cuộn mở máy in cuộn và vỏ vỏ vỏ, để giữ cuộn thép ổn định trong thời gian thép dải được kéo ra, và gửi đầu dải vào thiết bị cho ăn.
2.Slitter: slitter đứng, trục, dao lớn hơn và mạnh hơn so với slitter bình thường.
3. Edge scrap winder áp dụng mô-men xoắn kiểu căng, mạnh mẽ hơn và hiệu quả hơn.
4Vòng tròn tích tụ dài và đủ sâu để đảm bảo dải thép tích tụ.
5Đơn vị cung cấp điện áp có cả cuộn và lông được tạo ra để cung cấp điện áp ổn định có thể điều chỉnh cho việc lùi lại.
6. Recoiler có loại khung cổng phân tách trên cánh tay, từ trên đến các dải tách.
7Tốc độ cắt thường được giới hạn trong vòng 80m / phút.
8.Cây cắt sẽ là vật liệu đặc biệt phù hợp để cắt thép cứng.
9Hệ thống thủy lực, chẳng hạn như xi lanh thủy lực, van, nên mạnh mẽ và bền hơn.
Quá trình Layout:
Vòng xoắn ốc chuẩn bị yên, Vòng xoắn ốc tải xe, Uncoiler với cuộn báo chí, cuộn đầu peeler, Pinch feeder & 5 cuộn Pre-leveler, Shear, Pit vòng lặp 1, hướng dẫn bên, Slitter, Scrap winder, Pit vòng lặp 2,Máy kéo và bộ tách trước, cuộn trượt và cuộn trượt, cuộn trượt với bộ tách trên cánh tay, xe xả cuộn
Các thông số:
| Đường cắt (0.3-3.0) x 1800 100mpm | Các thông số |
| Vòng thép sắp tới | ID508mm, 610mm, OD1800mm, trọng lượng cuộn 20T |
| Vòng tròn hoàn thiện | ID508mm, OD1800mm, trọng lượng cuộn 20T tối đa |
| Độ rộng cuộn dây đầu tiên | 500-1800mm |
| Chiều rộng cuộn bé | 50mm -800mm |
| Số lượng cắt | 1mm x 30 khe; 3mm x 10 khe |
| Động cơ chính | Slitter 132KW + Recoiler 160KW |
| Dao cắt | ID250 x OD380 x 20mm SLD, HRC60-61 |
| Chân quay quay lại | 508mm mandrel |
| Tùy chọn | Máy cắt đôi, thả vòng xoay |
| Tốc độ cắt | 0-50-100mpm điều chỉnh |
| Cấu hình | Siemens PLC, Parker DC Driver, van Rexroth |
| Độ chính xác cắt | Chiều rộng khe ±0,12mm; Camber ±0,1mm/m; bur 3% độ dày; hump recoil <0,5mm |
Cấu hình:
| Phần | Vật liệu, chế biến, thương hiệu |
| trục, trục, cuộn | 40Cr, HB250-275, HRC55-58 |
| Slitter stern | 42CrMo rèn, HB280-300, làm nóng tần số trung bình bề mặt HRC50-55, lớp phủ chrome cứng, đánh bóng bề mặt |
| Khung, cơ sở | Q235-A,Q345bơm hàn, xử lý sưởi |
| Cơ thể hộp số | Q345 hàn tấm, xử lý nhiệt, thổi cát, sơn nền |
| Dấu số: | Thép rèn 40Cr, HB240-255, răng mặt cứng, răng nghiền |
| Máy mở vòng, các phân đoạn quay vòng: | 45# Thép đúc, làm cứng, phủ chrome cứng và đánh bóng |
| Máy bơm thủy lực | Máy bơm biến động Yuken |
| PLC | Siemens S200 |
| Lối xích | HRB, ZWZ, SKF |
| Phần khí nén | Airtac, SMC |
