Thông tin chi tiết sản phẩm:
|
| tên: | Máy đo độ dày đôi nặng được cắt theo chiều dài | Vật liệu: | Cán nóng Q235, Q195, Q345, S355 |
|---|---|---|---|
| Độ dày tấm: | 1,5-12mm | chiều rộng tấm: | 1000-2000mm |
| chiều dài tấm: | 2000-12000mm | Cắt nhanh: | 8 cái/phút x 2m |
| ID cuộn dây: | 500 - 800mm | Trọng lượng cuộn: | 30T |
| dung sai chiều dài: | +/-1,5mm | độ phẳng: | 2mm/m2 |
| Tổng công suất: | 300KW | Diện tích đất: | 40m x 10m |
| Làm nổi bật: | Dây chuyền cắt cuộn thép tấm HR,Dây chuyền cắt cuộn khổ lớn,Máy san phẳng đôi Cắt theo chiều dài |
||
Heavy Gauge HR Steel Sheet Double Levelers cắt theo chiều dài
Lớp thép HR nặng là các tấm thép carbon Q235, Q345, S355, Độ bền ≤ 270Mpa Độ bền kéo ≤ 465Mpa, đường cắt ngang bằng chiều dài là sử dụng nặng bao gồm decoiler,một hoặc hai bình đẳng, cắt, truyền bảng cuộn và stacker. đo chiều dài tấm là bộ mã hóa trong cuộn mã hóa được cài đặt trên máy làm bằng. cho bảng HR, stacker là cấu trúc đơn giản:pinch cuộn gửi tấm trên xếp chồng rack và sau đó người đẩy đẩy tấm gọn gàng. Double leveler có nghĩa là pre leveler cho rough leveling và main leveler cho fine leveling, pre leveler là 2 hi, fine leveler là 4 cao,đồng bộ giữa chúng được điều khiển bởi bộ điều khiển tốc độ dưới PLC.
Thành phần và tham số:
| Không, không. | Thành phần | Parameter / Configuration |
| 1 | Chiếc lưng xe cuộn | 20-30T |
| 2 | Máy mở cuộn hai nòng | Φ500-800 mm, tải 30T |
| 3 | Pinch feeder và Five Roller Leveler | Φ220 mm, 55 -75KW |
| 4 | Bộ tích lũy hố | 6000mm |
| 5 | Hướng dẫn bên 1# (tùy chọn) | Máy thủy lực 1000-2000mm |
| 6 | Trimmer cạnh (tùy chọn) |
Cơ thể riêng biệt, điều khiển tần số, Biên cạnh 3-8mm |
| 7 | Máy cuộn phế liệu và bàn cuộn (không cần thiết) | Hướng dẫn phế liệu, máy cuộn đẩy thủy lực |
| 8 | Hướng dẫn bên 2# | Máy thủy lực 1000-2000mm |
| 9 | 11 Máy làm bằng cuộn | 4Hi, 132KW, Φ190 mm |
| 10 | Bộ mã hóa xoay | Đại diện, Omron. |
| 11 | Máy cắt thủy lực | Công suất nặng, 22KW |
| 12 | Bàn cuộn | 4000mm |
| 13 | Stacker | loại giá đỡ đơn giản, 12m |
| 14 | Hệ thống thủy lực | Van Vitory, máy bơm Yuken |
| 15 | Hệ thống điều khiển điện | Parker DC drive, Siemens PLC và HMI |
Nhân vật:

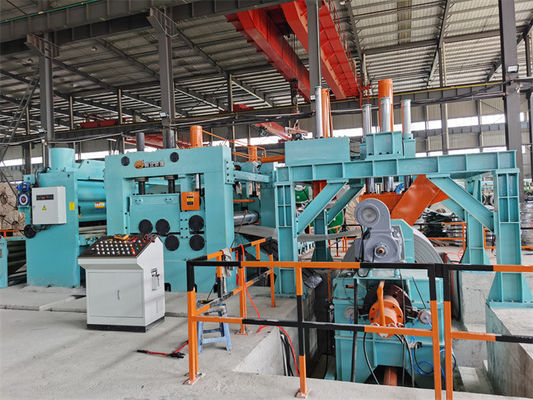

1.Uncoiler / Decoiler
cắt nặng theo chiều dài dây chuyền xử lý cuộn thép nặng của gauge nặng. uncoiler có hai mandrels và cơ sở trượt mạnh.
Mỗi mandrel có ba bước, việc mở và đóng hai mandrel bằng xi lanh thủy lực.
Cơ chế căng ngược được lắp đặt trên đầu của cơ sở uncoiler, để đảm bảo sự ổn định uncoiling.
2. Khung cổng mở đầu cuộn
Khung cổng rất mạnh mẽ, với cuộn máy nén snubber, cuộn thẳng trên đỉnh khung.
máy nén cuộn snubber thủy lực trên đầu cuộn thép và góc nén của nó có thể điều chỉnh
Vòng trượt thẳng có thể trượt về phía trước để theo dõi đầu vải và thẳng nó.
Bảng xẻm được lắp đặt trên preleveler hỗ trợ đầu cuộn dây trong khi thẳng đầu cuộn dây cuộn dây.
3. đầu tiên 2 + 5 pre leveler
con lăn rất lớn và mạnh mẽ, giảm căng thẳng bên trong của cuộn dây thép, bề mặt của lăn được cứng và phủ chrome
Để giảm căng thẳng uốn cong để trạng thái thư giãn.

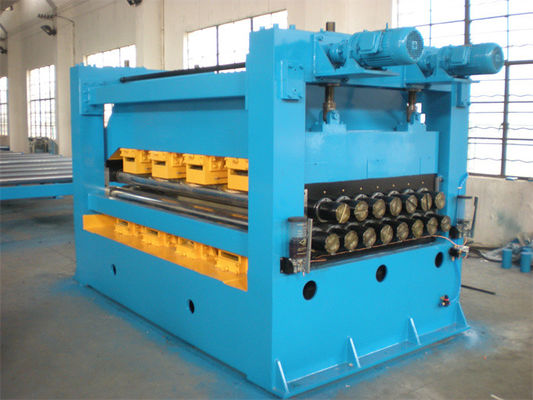

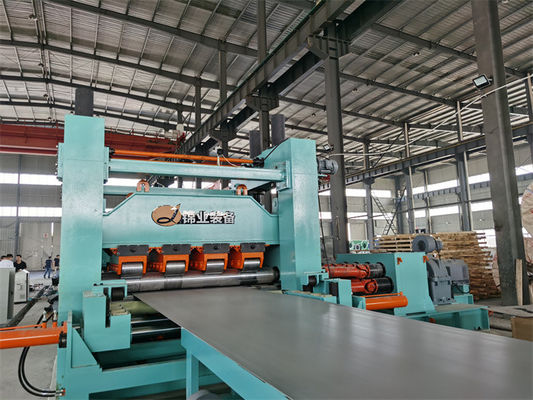

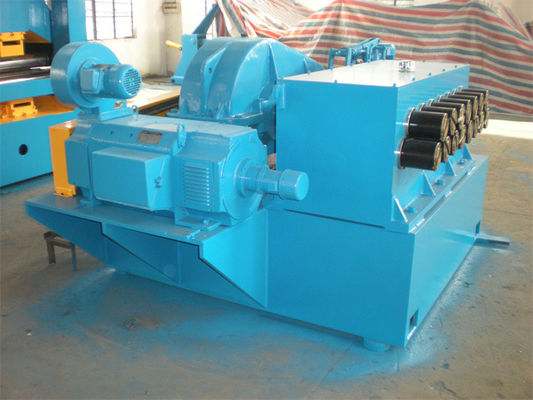

4. Máy ngang hạng nặng
số lượng của công cụ cân bằng hạng nặng sẽ là 13pcs, 11pcs, 9ocs, đường kính của con lăn sẽ là 180mm -230mm -300mm,
Khoảng cách và góc của cuộn cao và cuộn thấp có thể được điều chỉnh.
Không dừng bằng cấp, các leveler liên tục làm việc mà không ép tấm thép trong khi cắt đồng bộ, điều này là tốt cho việc bảo vệ bề mặt tấm thép mà không để lại dấu vết cuộn
Khi cắt cắt dừng lại, máy làm bằng được nắm chặt và dừng lại dưới phép đo bộ mã hóa.
5. Hydraulic shear
Track Shear: Synchro cắt tần số cao và khung mạnh mẽ, trạm thủy lực mạnh mẽ để cắt, động cơ servo lớn để theo dõi đồng bộ tấm thép chạy.
Hydraulic swing shear là dừng cắt dưới phép đo bộ mã hóa.
6. Kiểm soát tự động, toàn bộ quá trình được kiểm soát bởi PLC trong chế độ tự động.
