Thông tin chi tiết sản phẩm:
|
| Tên: | Thiết bị cắt dây chuyền tốc độ cao liên tục | Nguyên liệu: | Thép tấm Thép cacbon, Hợp kim thấp |
|---|---|---|---|
| Độ dày tấm: | 4-12mm | chiều rộng tấm: | 1000-2000mm |
| chiều dài tấm: | 2000-12000mm | Cắt nhanh: | 6 cái/phút x 6m |
| ID cuộn dây: | 508mm, 610mm, 760MM | trọng lượng cuộn: | 30T |
| dung sai chiều dài: | +/- 0,5mm | độ phẳng: | 1,5 -2,0mm/m2 |
| Tổng công suất: | 550KW | Diện tích đất: | 55m x 10m |
| Làm nổi bật: | Đường cắt theo chiều dài bay tốc độ cao,Đường cắt theo chiều dài bay liên tục,cắt theo chiều dài và đường rạch |
||

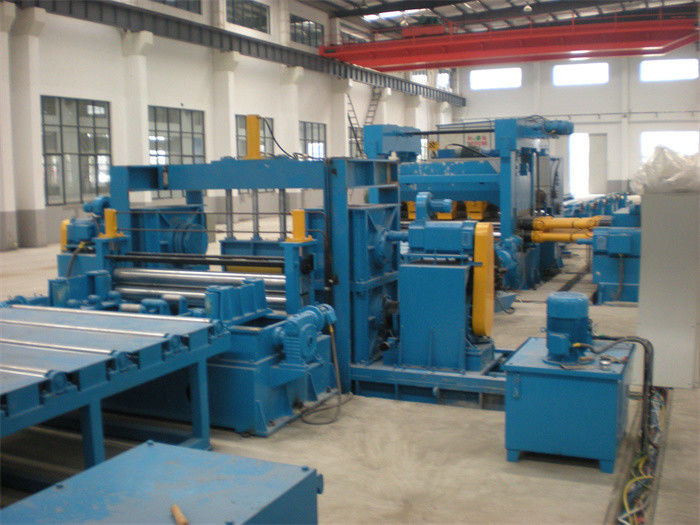

Thép cuộn liên tục cắt tốc độ cao theo chiều dài thiết bị với thiết bị cắt cạnh
Thiết bị dây chuyền CTL của chúng tôi có thể được tìm thấy trong nhiều loại nhà máy khác nhau: nhà máy thép, trung tâm dịch vụ kim loại và nhà máy của nhà sản xuất thiết bị gốc (OEM), trong ngành thực phẩm và đồ uống, điện tử, v.v.
Nguồn cấp dữ liệu nặng để dừng các dòng CTLđược thiết kế để nạp vật liệu dải đến một điểm được xác định trước ngoài lực cắt, dừng lại và sau đó cắt dải thành tấm.Thông thường, các đường cấp liệu đến điểm dừng là các đường khổ lớn có độ dày từ 0,375” (9,5mm) đến 1,00” (25mm) và chiều rộng 24” (610mm) đến 120” (3050mm).
Trong các dòng CTL hố lặp, vật liệu tấm không bao giờ dừng lại ở phần nhập của dòng.Hành động cắt xảy ra khi tấm bị dừng lại trong giây lát sau khi nó được đưa đến một độ dài đã đặt ngoài điểm cắt bằng các cuộn nạp.Hệ thống trung chuyển phải tăng tốc lên vận tốc cao để duy trì độ sâu vòng lặp trung bình không đổi.
Tốc độ cao liên tục cắt thành các đường dàiđược trang bị kéo cắt động được thiết kế để cắt vật liệu ở tốc độ dây chuyền, do đó cho phép dải di chuyển liên tục.Giải pháp phổ biến nhất là Cắt quay và Cắt di chuyển.
Trong dải kim loại có độ chính xác cao được cắt theo chiều dài, việc cắt cạnh thường được yêu cầu đặc biệt đối với tấm thép không gỉ, tấm thép nhôm.
Cán màng cũng được thấy trong quy trình cắt theo chiều dài liên tục có độ chính xác cao.
Thành phần và thông số:
| Không. | Thành phần | Tham số / Cấu hình |
| 1 | Yên xe cuộn | 20-30T |
| 2 | đôi trục gá uncoiler | Φ500-800 mm, tải trọng 30T |
| 3 | Máy cấp liệu Pinch và Máy san phẳng năm con lăn | Φ250 mm, 200KW |
| 4 | ắc quy hố | 6000mm |
| 5 | Hướng dẫn bên 1 # | Thủy lực 1000-2000mm |
| 6 | tông đơ cạnh |
Cơ thể riêng biệt, kiểm soát tần số, cạnh 3-8mm |
| 7 | Máy cuộn phế liệu và bàn cuộn | Hướng dẫn phế liệu, cuộn đẩy thủy lực |
| số 8 | Hướng dẫn bên 2 # | Thủy lực 1000-2000mm |
| 9 | 11 con lăn san phẳng | 4Hi, 300KW, Φ210 mm, 300KW |
| 10 | bộ mã hóa vòng quay | Đại diện, Omron |
| 11 | cắt thủy lực | Nhiệm vụ nặng nề, 45KW |
| 12 | bàn cuộn | 4000mm |
| 13 | Bàn xếp và bàn X | loại bom nở, 6m x 2 |
| 14 | Hệ thống thủy lực | Van Rexroth, bơm Yuken |
| 15 | Hệ thống điều khiển điện | Ổ đĩa Parker DC, Siemens PLC và HMI |
SUS201 , SUS304 , SUS410Stainless Thép Thông số kỹ thuật để tham khảo:
| Dòng SUS | cấp quốc gia | lớp ASTM | TS(Mpa) | YS(Mpa) |
| 200 Cr-Mn-Ni |
12Cr17Mn6Ni5N | 201 | 720 | 390 |
| 12Cr18Mn9Ni5N | 202 | 680 | 356 | |
| 300 Cr-Ni |
301 | 755 | 275 | |
| 0Cr18Ni9 | 304 | 680 | 320 | |
| 00Cr19Ni10 | 304L | 560 | 270 | |
| 0Cr25Ni20 | 310S | 655 | 310 | |
| 00Cr17Ni14Mo2 | 316L | 560 | 290 | |
| 400 Cr |
1Cr13 | 410 | ||
| 430 | 345 | 510 |
Nhân vật:
1.Uncoiler/Decoiler
đường cắt nặng theo chiều dài xử lý các cuộn thép nặng khổ nặng.máy tháo cuộn có trục đôi và đế trượt chắc chắn.
Mỗi trục gá có ba bước, việc mở và đóng hai trục gá bằng xi lanh thủy lực.
Cơ chế căng ngược được lắp đặt trên đỉnh của đế tháo cuộn, để đảm bảo độ ổn định của việc tháo cuộn.
2. Dụng cụ mở đầu cuộn khung cổng
Khung cổng rất chắc chắn, có con lăn ép snubber, con lăn nắn thẳng trên đỉnh khung.
máy ép cuộn snubber thủy lực trên đầu cuộn thép và góc nhấn của nó có thể điều chỉnh được
Con lăn duỗi thẳng có thể trượt về phía trước để theo dõi đầu dải và làm thẳng nó.
Tấm xẻng được lắp đặt trên bộ làm phẳng sơ bộ hỗ trợ đầu cuộn dây trong khi làm thẳng đầu cuộn ép con lăn.
3. nâng cấp trước 2+5 đầu tiên
con lăn rất lớn và mạnh mẽ, giảm căng thẳng bên trong cuộn thép, bề mặt con lăn được làm cứng và mạ crôm
Để giảm ứng suất uốn không cuộn đến trạng thái thư giãn.
4. San lấp hạng nặng
số lượng máy san hạng nặng sẽ là 13 chiếc, 11 chiếc hoặc 9 chiếc, đường kính của con lăn sẽ là 180mm -230mm -300mm,
Khoảng cách và góc của con lăn trên và con lăn dưới có thể được điều chỉnh.
Không dừng san phẳng, máy san liên tục làm việc mà không cần ép tấm thép trong khi cắt đồng bộ, điều này tốt cho việc bảo vệ bề mặt tấm thép mà không để lại vết lăn
Khi cắt ngừng cắt, bộ cân bằng được giữ chặt và dừng dưới phép đo của bộ mã hóa.
5. Cắt thủy lực
Cắt theo dõi: Cắt tần số cao đồng bộ và khung chắc chắn, trạm thủy lực mạnh để cắt, động cơ servo lớn để chạy tấm thép theo dõi đồng bộ.
Cắt rung thủy lực đang dừng cắt dưới phép đo bộ mã hóa.
6. Máy xếp tự động
Hầm bom xếp chồng, nhận từng tấm trên tay lăn, mở hai tay để thả tấm rơi xuống bàn nâng.
Bàn cuộn vận chuyển các tấm xếp chồng lên nhau để đóng gói.
7. Điều khiển tự động, toàn bộ quá trình nằm dưới sự điều khiển của PLC ở chế độ tự động.
