Thông tin chi tiết sản phẩm:
|
| Tên: | Dây chuyền cắt và thu hồi cạnh kim loại tấm có độ chính xác cao | Tấm kim loại: | SPHC, SPCC, SUS, PPGI |
|---|---|---|---|
| Độ dày kim loại: | 0,1 -1mm, 0,2-2mm, 0,3-3mm | chiều rộng cuộn dây: | 1000mm, 1250mm, 1600mm |
| trọng lượng cuộn: | 10T, 15T, 20T | tông đơ cạnh: | Thông qua trục hoặc Hai tông đơ |
| máy cuộn phế liệu: | Cuộn dây căng hoặc rơi lỏng lẻo | tự động giật lại: | đai quấn |
| Tổng công suất: | 250KW, 300KW | tốc độ cắt: | 250m/phút |
| Làm nổi bật: | Đường rạch tấm chính xác,Đường rạch chính xác 1250mm,Đường rạch chính xác 300KW |
||

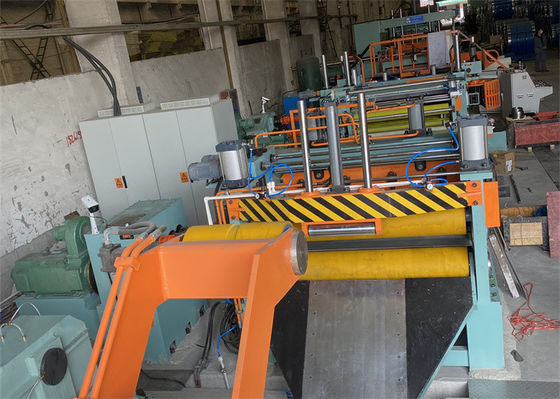

Dây chuyền cắt và thu hồi cạnh kim loại tấm có độ chính xác cao
Cuộn lại (còn gọi là Cuộn lại) và Cắt xén là các hoạt động quan trọng được thực hiện sau quá trình Cán nguội các cuộn dây.Từ cuộn thép HR để có được cuộn thép cán nguội bằng cách cán nguội, trước khi chuyển sang mạ kẽm hoặc sơn phủ tiếp theo, cần phải cắt bỏ mép dải không đều và giật lại cuộn thép CR.
Thông số:
| Nguyên liệu thô: Cuộn thép carbon thấp cán nguội Độ bền kéo tối thiểu.290Mpa tối đa 800Mpa Sức mạnh năng suất tối thiểu.220Mpa tối đa 570Mpa Kích thước cuộn dây: Đường kính trong: 508 /610mm, Đường kính ngoài: 1000-2000mm Trọng lượng cuộn: tối đa 25T |
Độ dày dải: 0,2-2,5mm Chiều rộng dải: 650-1300mm Đường kính trục gá giật: 610mm, Đường kính ngoài của cuộn dây được cuộn lại: 750-2000mm, Trọng lượng cuộn: tối đa 25T tốc độ luồng: 0-15mpm Tốc độ giật lại: 0-200mpm |
|||||
Thành phần của dây chuyền cắt cuộn có thể giống như dây chuyền xén có nghĩa là rạch và cắt cạnh trên cùng một dây chuyền sản xuất hoặc đặc biệt là một dây chuyền cắt và cuộn lại.
| Ôtô tải cuộn: Tải trọng 15- 25T, lên xuống bằng thủy lực, loại có sàn hoặc loại có hố | ||
| Máy tháo cuộn công xôn CPC, trượt thủy lực trên đế, tháo cuộn chủ động, mở rộng trục gá thủy lực | ||
| Dụng cụ mở đầu cuộn dây và tấm xẻng: mở đầu cuộn dây và đưa nó vào các cuộn kẹp | ||
| Hệ thống điều khiển và khung CPC: Camera CPC để phát hiện vị trí trung tâm của dải và tự động điều khiển bộ tháo cuộn di chuyển. | ||
| Con lăn kẹp làm lệch hướng, cắt phía trước: con lăn lệch lớn để thay đổi hướng dải và chụm nó về phía trước, cắt đầu cuộn cắt hoặc ở giữa. | ||
| Hướng dẫn bên: dẫn hướng dải thép ở giữa đường trước khi cắt | ||
| Tông đơ cạnh: thông qua trục giống như máy xén hoặc hai đầu tông đơ, với cuộn ép trong khi xén. | ||
| Cuộn chống rung: một trên hai cuộn để chống rung thân dải. | ||
| Deburring Rolls: cuộn lớn để ép và loại bỏ bavia. | ||
| Máy cuộn phế liệu: cuộn phế liệu cạnh, bàn kiểm tra để kiểm tra bề mặt dải. | ||
| Con lăn làm lệch lực căng với tấm tạp dề: cung cấp lực căng và làm lệch dải thép trước khi giật lại | ||
| Khung EPC và hệ thống điều khiển: dẫn hướng cho mép dải giật gọn gàng, được điều khiển tự động. | ||
| Recoiler: giật dải thép gọn gàng, động cơ và truyền động hộp số, đẩy thủy lực | ||
| Belt Wrapper: giữ và hướng dẫn đầu dải để tự động cuộn lại trên trục gá của bộ giật | ||
| Xe tháo cuộn: cấu tạo tương tự như xe nạp cuộn. |
