Đường cắt tấm mỏng siêu chính xác siêu tốc độ cho thép thép không gỉ

Đường cắt tấm mỏng siêu chính xác siêu tốc độ cho thép thép không gỉ
Basic Properties
country of origin
Vô Tích, Trung Quốc
Brand Name
Jinye
giấy chứng nhận
ISO, CE
PRODUCT MODEL
0,15-2,0 x 650
Trading Properties
MOQ
1 bộ
unit price
150000USD - 280000USD
Packing
Máy nguyên màu, linh kiện trong hộp
period for dispatch
120 -180 ngày
payment method
L/C, T/T
Supply Capacity
3 bộ mỗi tháng

Product Details

Làm nổi bật:

dây cắt tấm thép không gỉ

,

Đường cắt tấm siêu chính xác

,

Đường cắt tấm siêu tốc độ

Product Name: Dây chuyền rạch tấm mỏng siêu chính xác siêu tốc
Sheet Material: thép silicon, thép không gỉ, thép carbon trung bình cao
Sheet Width: 200-650mm, 500-1250mm
Sheet Thickness: 0,15-2,0mm
Baby Strips: 6mm đến 50mm
Number Of Slitting: tối đa 40 chiếc
Slitting Speed: 200m/phút
Coil Weight: 8T, 10T, 15T
Recoil Diameter: 300mm, 400mm, 508mm
Discharge Turnstile: Có sẵn
Scraps Winding: Loại độc lập và dọc trực tuyến
Product Brief
Đường cắt tấm mỏng siêu chính xác siêu tốc độ cho thép thép không gỉ Lời giới thiệu Dây cắt là để cắt và cuộn lại thép 304.304L,301,321, 316, 316L & 200 Series cũng như thép điện, thép kẽm, đồng, nhôm Sử dụng động cơ AC VVF, điều khiển PLC để giữ cho toàn bộ dây chuyền trong đồng bộ. φ408, Ф508mm tr...
Product Description

Đường cắt tấm mỏng siêu chính xác siêu tốc độ cho thép thép không gỉ



Lời giới thiệu



Dây cắt là để cắt và cuộn lại thép 304.304L,301,321, 316, 316L & 200 Series cũng như thép điện, thép kẽm, đồng, nhôm

Sử dụng động cơ AC VVF, điều khiển PLC để giữ cho toàn bộ dây chuyền trong đồng bộ.



  • φ408, Ф508mm tròn mandrel
  • Xương chính 40Cr rèn, thông qua làm nóng, mài mịn và mài
  • Các bánh răng 42CrMo rèn, làm nóng, làm cứng răng tần số cao, nghiền răng
  • Các tấm phân đoạn camber là thép hợp kim carbon trung bình, làm nóng, gia công mịn, làm nguội bề mặt, lớp phủ chrome cứng
  • Đường trượt cạnh bên trong QT600-3, bình thường hóa QT600-3,
  • Bảng nén của móng: 42CrMo rèn, gia công mỏng, làm nguội
  • Bụi tách nén bề mặt lớp phủ chrome cứng
  • Gearbox là chất lượng tốt thép hàn tập hợp, xử lý ủ, mài mài, poring mài mài.



Thành phần:



  • cuộn dây chuẩn bị yên
  • Máy cuộn giấy
  • xe tải cuộn dây
  • Máy mở cuộn với cuộn nén trên cánh tay
  • vòng lặp đầu tiên
  • hướng dẫn bên
  • Máy cắt đĩa
  • Bảng hướng dẫn
  • Máy trộn phế liệu ngoài tuyến độc lập
  • Bảng truyền tải
  • vòng lặp thứ hai
  • trạm căng với dải tách và cắt
  • Máy quay lại với máy tách báo chí
  • cuộn dây thả xe
  • Máy mở giấy
  • hệ thống thủy lực
  • hệ thống khí nén
  • hệ thống bôi trơn
  • Hệ thống điều khiển điện

​



Các thông số:



Vật liệu đầu vào Dải hoàn thiện Thông số kỹ thuật máy

L vật liệu của cuộn thép đầu vào:

Thép không gỉ 304.304L,301,321, 316, 316L & 200 Series, thép điện, thép kẽm, đồng, nhôm

L Chất lượng của công ty vật liệu với tiêu chuẩn quốc gia và tiêu chuẩn JIS

l Độ bền kéo:σb≤780MPa;

l Sức mạnh năng suất:σs≤520MPa

l Độ dày tấm:0.08 ≈ 1.0mm

l Chiều rộng tấm: 15 ∼ 650 mm

l đường kính bên trong cuộn dây: φ408mm ((lớn lên φ508mm)

l đường kính bên ngoài cuộn dây: φ2000mm ((Max)

L Trọng lượng cuộn dây tối đa: 6T



  • Vòng cuộn đường kính bên trong:φ408-508mm
  • Độ kính bên ngoài cuộn dây: Φ2000mm
  • Trọng lượng cuộn dây: 6T ((Max))
  • Độ dày băng hoàn thiện tối thiểu:4mm
  • Độ khoan dung chiều rộng khe: ≤ 0.03
  • Max Burrs: ≤ 0.03
  • Phản lệch lớp cuộn lại:≤1.5
  • Bề mặt: phẳng, không có khiếm khuyết như sườn, hố, vv.
  • Số lần cắt:
  • Không quá 20 dải
  • Đường kính bên trong cuộn 408mm, độ dày 0.08-0.2mm chiều rộng 4mm baby strips, quay vòng đường kính bên ngoài không quá 800mm

Tốc độ đường dây:0-200m/min

L Tổng công suất:180KW

Uncoiler: 30KW

máy cắt: 55KW

Máy quay phế liệu:AC7.5KW

Máy quay trở lại:75KW

Trạm thủy lực:7.5KW

Máy thủy lực cho căng:2.2KW

l Loại cắt: cắt tích cực

l Loại quay trở lại: quay trở lại từ dưới

L Chế độ điều khiển: PLC, màn hình cảm ứng, ổ VVF

L Hệ thống thủy lực:

L áp suất hệ thống 14Mpa, áp suất làm việc 8-10Mpa

L áp suất không khí nén:0.5 ∙ 0.7MPa.

L diện tích sử dụng: 6m chiều rộng, 20m chiều dài

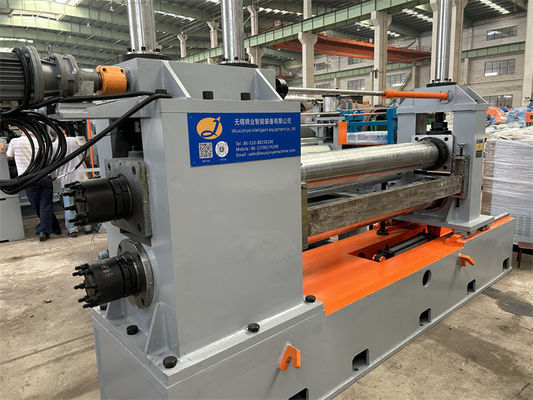

Đường cắt tấm mỏng siêu chính xác siêu tốc độ cho thép thép không gỉĐường cắt tấm mỏng siêu chính xác siêu tốc độ cho thép thép không gỉĐường cắt tấm mỏng siêu chính xác siêu tốc độ cho thép thép không gỉ
